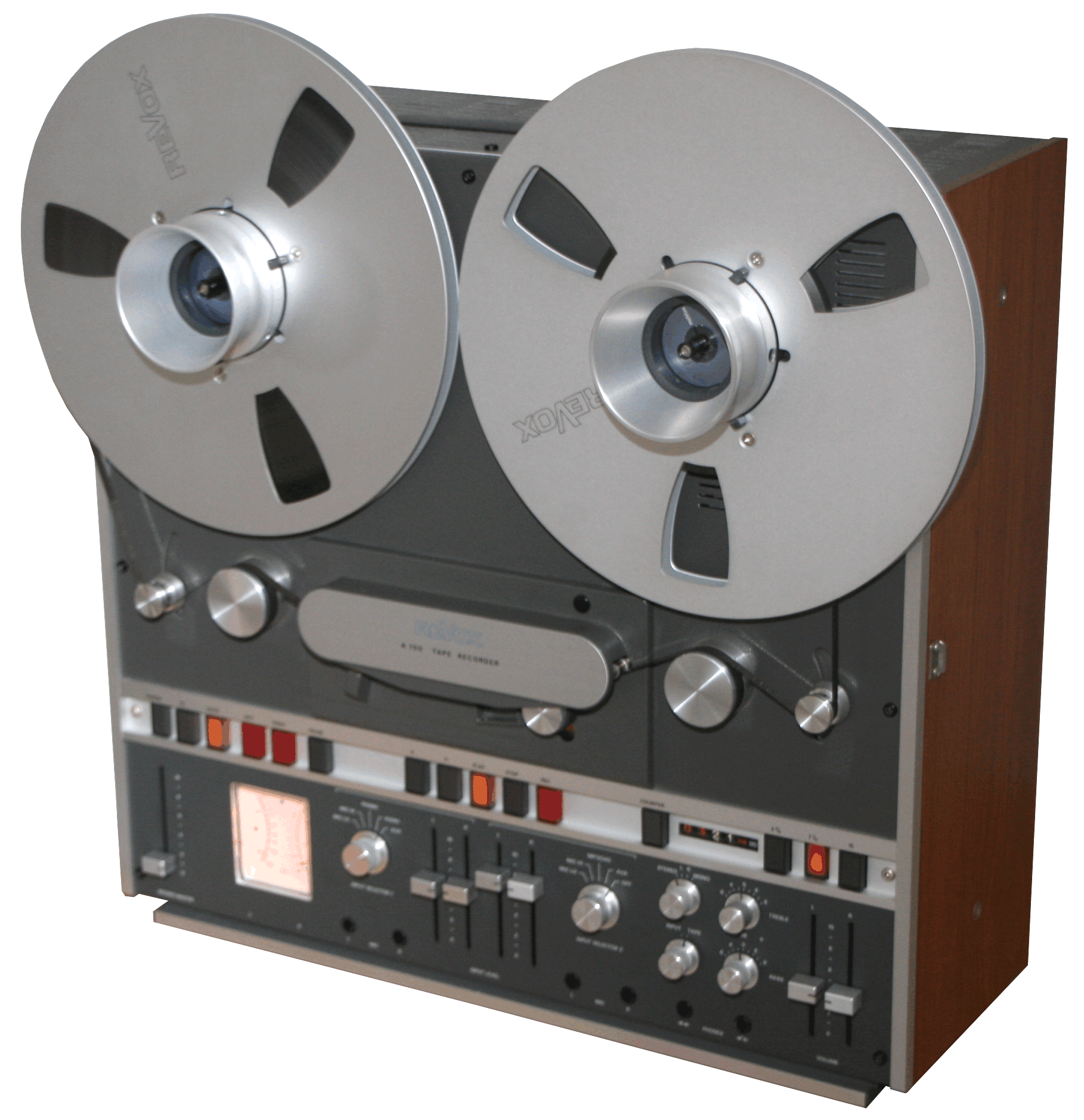

Revox A700
gebaut ab 1973
Ab 1973 stellte Revox die A700 her, aus der später die Studer A67 hervorging.
Mit den zwei Bandzugwaagen, den drei Bandgeschwindigkeiten, der Quarzgeregeltem Geschwindigkeitskontrolle und den sinusgesteuerten Wickelmotoren, weist das Gerät bereits einige Merkmale der Studer Studiogeräte auf.
Technische Daten

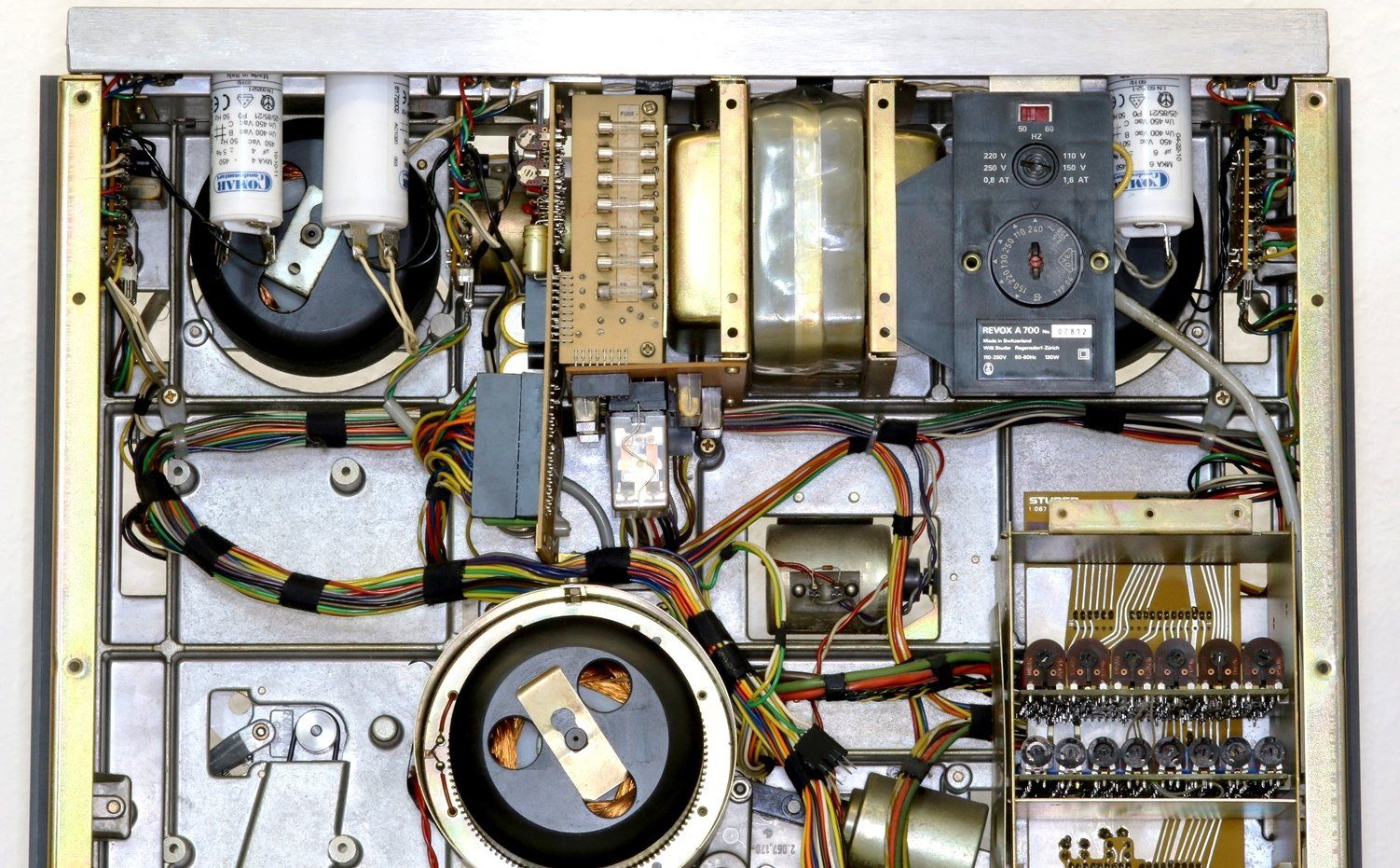

Laufwerk
Dreimotorenlaufwerk, Quarzsynchronisierter Tonmotor, damit stellt sich sofort und Temperaturunabhäng die Sollgeschwindigkeit ein, kein Temperaturdrift. Zwei, über zwei Bandzugwaagen, elektronisch geregelte Spulmotoren. 3 Geschwindigkeiten (9,5 cm/s, 19 cm/s und 38 cm/s), 4 Kanal Mixer, Vorverstärker mit Phonoeingang, Schaltausgang für Endstufen.
Bandgeschwindigkeit
Mit 38 cm/sek, 19 cm/sek und 9,5 cm/sek. ist es Ihnen möglich alle Ihre älteren Bänder abzuspielen oder Sie können Aufnahmen für die unterschiedlichsten Ansprüche erstellen. Damit gelingen Ihnen band-schonende Sprachaufzeichnungen oder hochqualitative Master-Aufnahmen.
Tonhöhenschwankungen
besser als 0,06% bei 38 cm/sek,
besser als 0,08% bei 19 cm/sek und
besser als 0,1% bei 9,5 cm/sek.
Mit unsere Andruckrollen für die Revox A700 werden alle Werte der Tonhöhenschwankungen unterschritten!

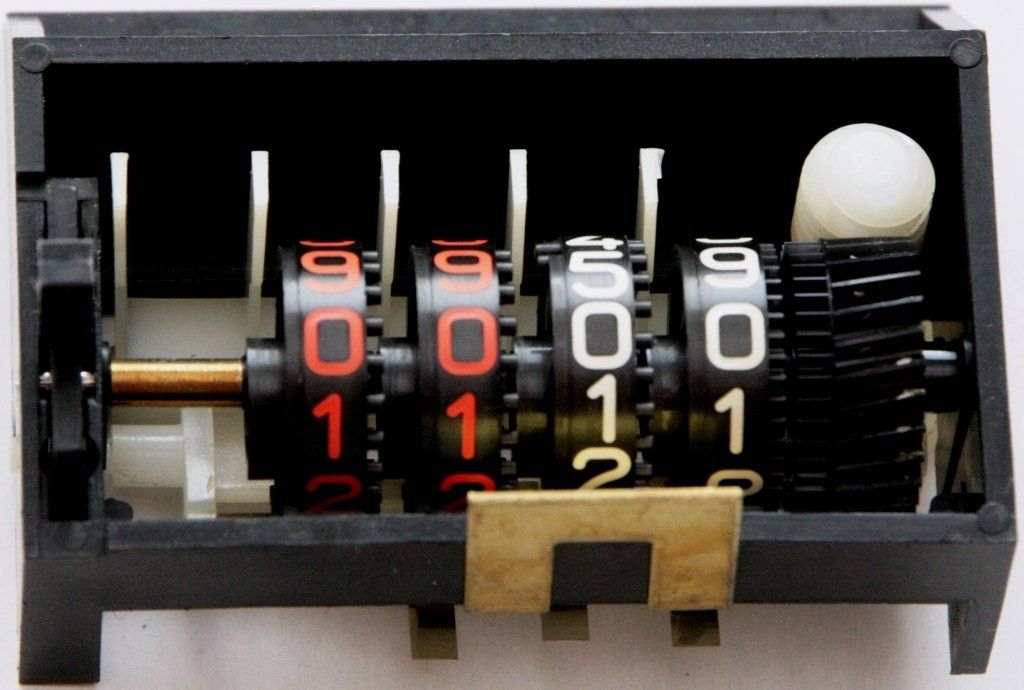

Zählwerk
mechanisch, 4-stellige Echtwertanzeige in Sekunden und Minuten, aber nur bei 19 cm/Sek. Bei 9,5 cm/Sek müssen Sie die Anzeige mit 2 multiplizieren, bei 38 cm/Sek müssen Sie mit 2 dividieren.
Wir können immer wieder mechanische Zählwerke aus Rep.-Bestände anbieten.

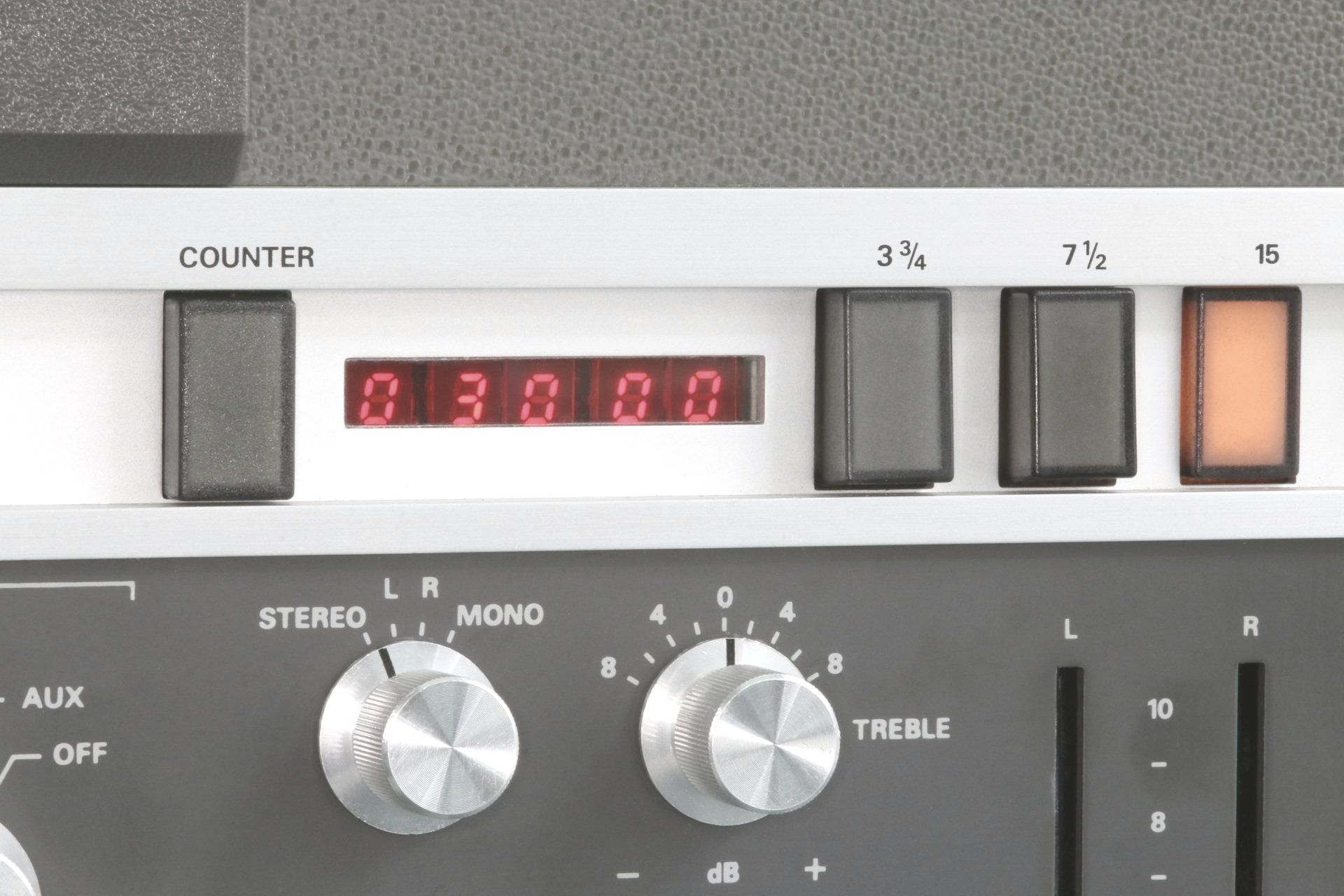

elektronisch, 5 stellige Echtwertanzeige in Stunden, Minuten und Sekunden.
Zu jedes der drei Geschwindigkeiten wird die abgelaufene Bandlänge in Stunden, Minuten und Sek. angezeigt. Die Zählerstände bleiben nach dem Ausschalten der Revox A700 erhalten.
Dynamik
besser als 65 dB bei 38 cm/sek
besser als 66 dB bei 19 cm/sek
besser als 63 dB bei 9,5 cm/sek
Das sind allesamt hervorragende Werte, die die Revox A700 da abliefert.
Spulengröße: bis 26,5 cm ohne Umschaltung bis minimalen Kerndurchmesser von 4 cm
Maße: Breite 48,3cm, Höhe 46,2 cm, Tiefe 17,5cm, Gewicht 24 kg
Audioelektronik
19 integrierte Schaltungen (IC), 2 LSI-Schaltungen
93 Transistoren, 92 Dioden, 7 Brückengleichrichter
Warum auch immer diese Angaben gemacht wurden?
Es gibt schlimmeres, wenn heutzutage mit 1000 W PMPO geworben wird und der verbaute Trafo max. 10 W abgibt!

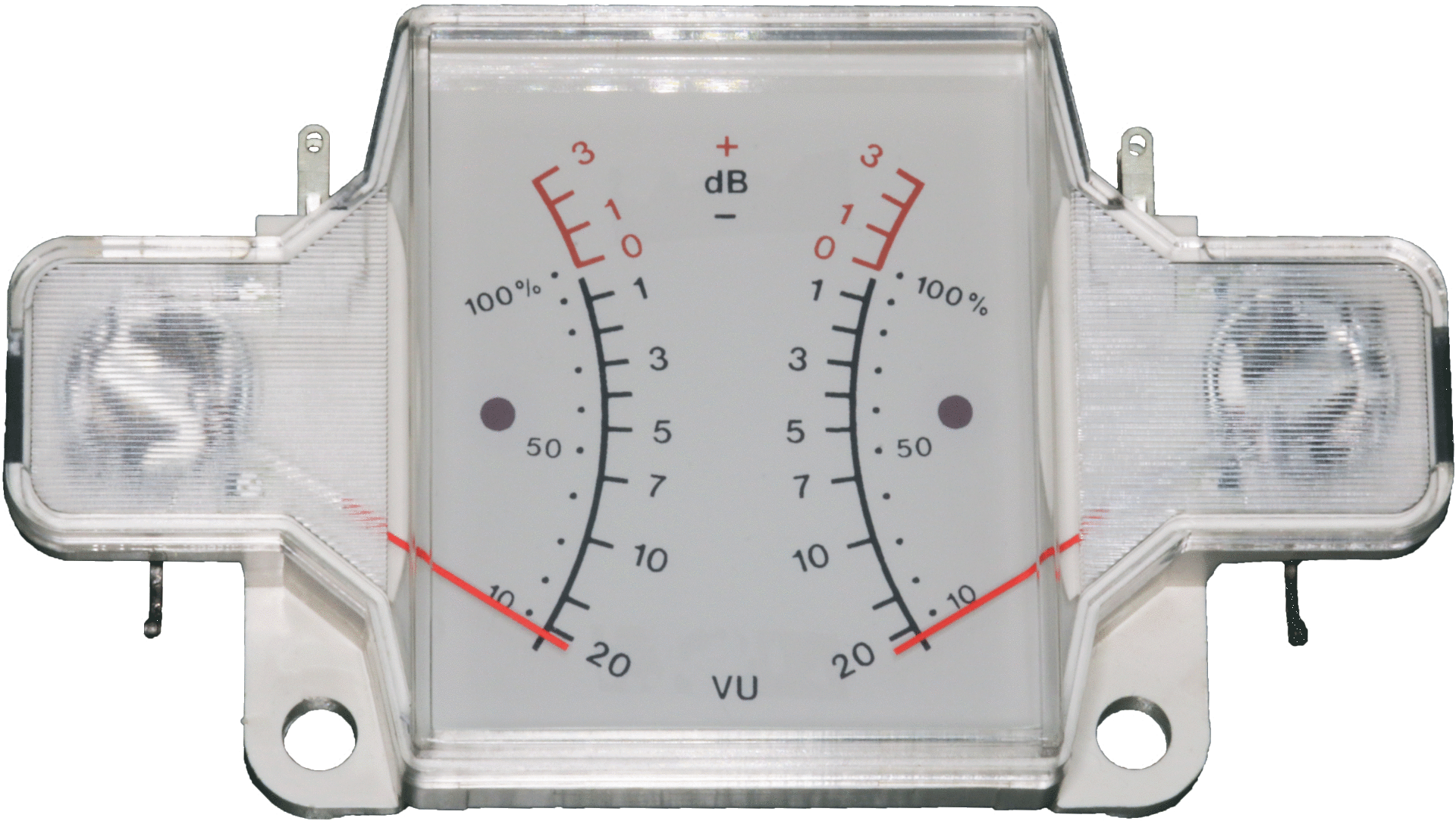

Aussteuerungsanzeige
Aussteuerungsanzeige (analog): VU-Meter ASA-Norm mit optischer Spitzenwertanzeige
Übersteuerungsanzeige: Ansprechschwelle: 0VU +6dB (514 nWb /m), Ansprechzeit 10 ms, Haltezeit 0,2 sek.
Auch hier können wir immer wieder VU-Meter aus Reparaturbestände anbieten!
Passgenau bieten wir als Ersatz für das analoge VU-Meter eine LED-Variante an. 20 LEDs pro Kanal sorgen für eine hohe Auflösung.
Übersteuerungsanzeige: Ansprechschwelle: 0VU +6dB (514 nWb /m), Haltezeit 0,5 sek.
Der Einbau erfolgt ohne Lötarbeiten und ist kaum aufwändiger als ein Tausch der analogen VU-Meter!
Zubehör für Revox A700

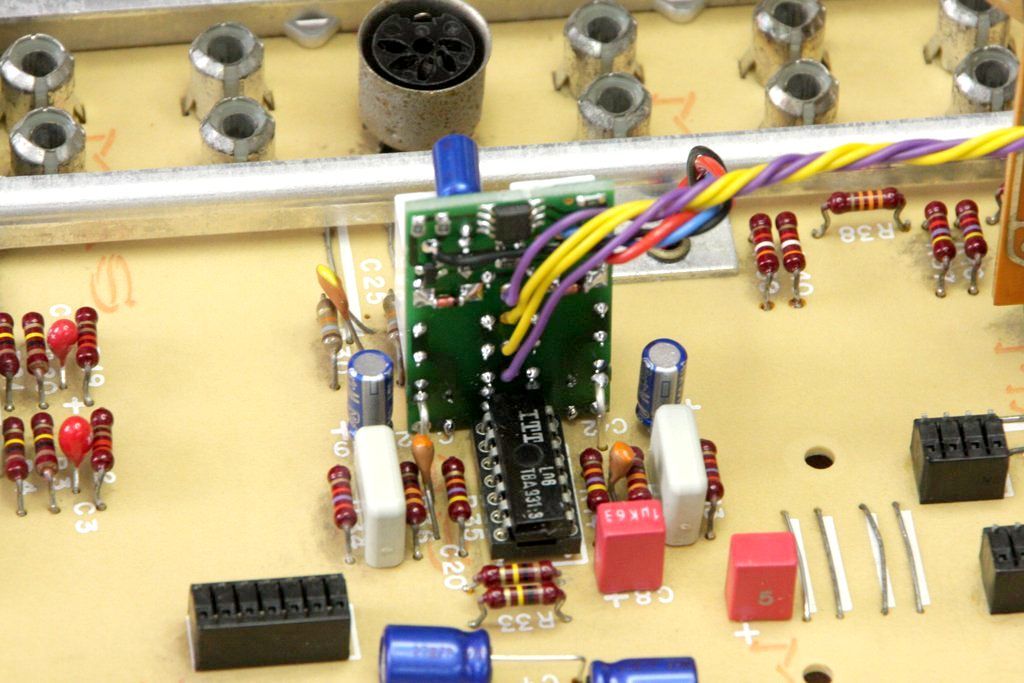

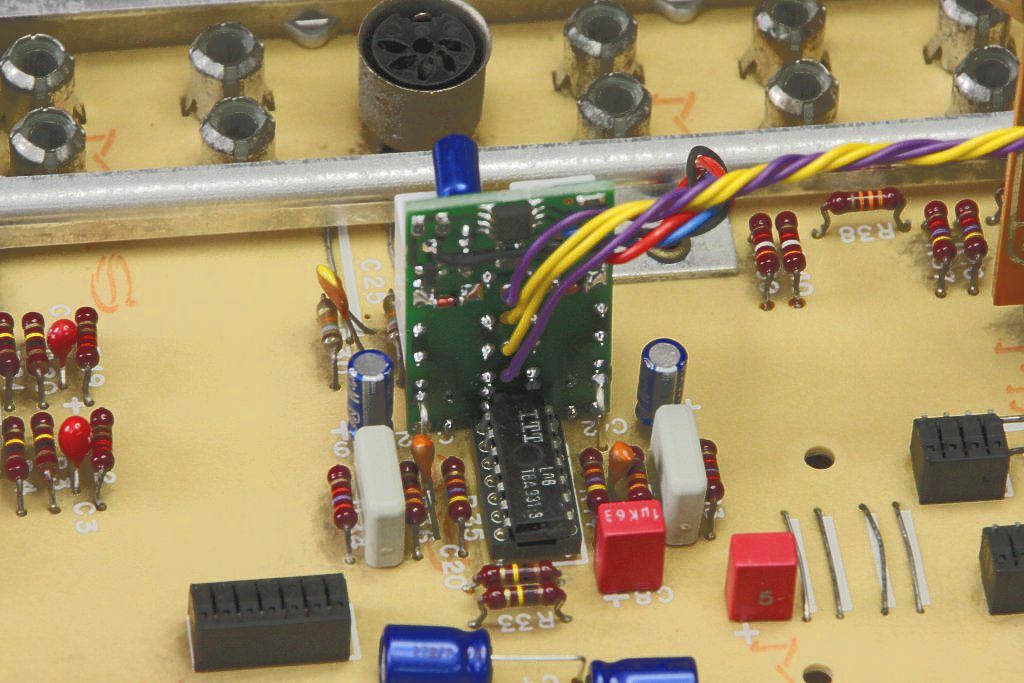

Einschaltverzögerung
Zwei Kondensatoren müssen ausgelötet werden. Anstelle der Kondensatoren kommt diese Einschaltverzögerung. Schützt und schont auch die analogen VU-Meter die es nicht mehr gibt!
Kabelfernbedienung
Die Kabelfernbedienung ist äußerst selten!
LEDs in der Kabelfernbedienung zeigen den Status, die momentan ausgeführte Funktion der Revox A700 an der Fernbedienung an! Die Fernbedienung für die Königin der Bandmaschinen
Ersatzteile für Revox A700
Seit langem bieten wir viele Ersatzteile für alle Revox A700 Bandmaschinen an. Wir bieten den Antriebsriemen für das mechanische Zählwerk und das mechanische Zählwerk, die Telefonlämpchen, Kondensator- und Reparatursätze, hochwertige Kugellager und Relais an. Aber auch einen im eigenem Haus entwickelten Echtzeitzähler für alle drei Geschwindigkeiten, präzise LED-VU-Meter, Ersatz für die 14-poligen Dual-OP-Verstärker, Ersatz für das ITT-Relais mit 18V, nagelneue Bremsbänder und vieles mehr!

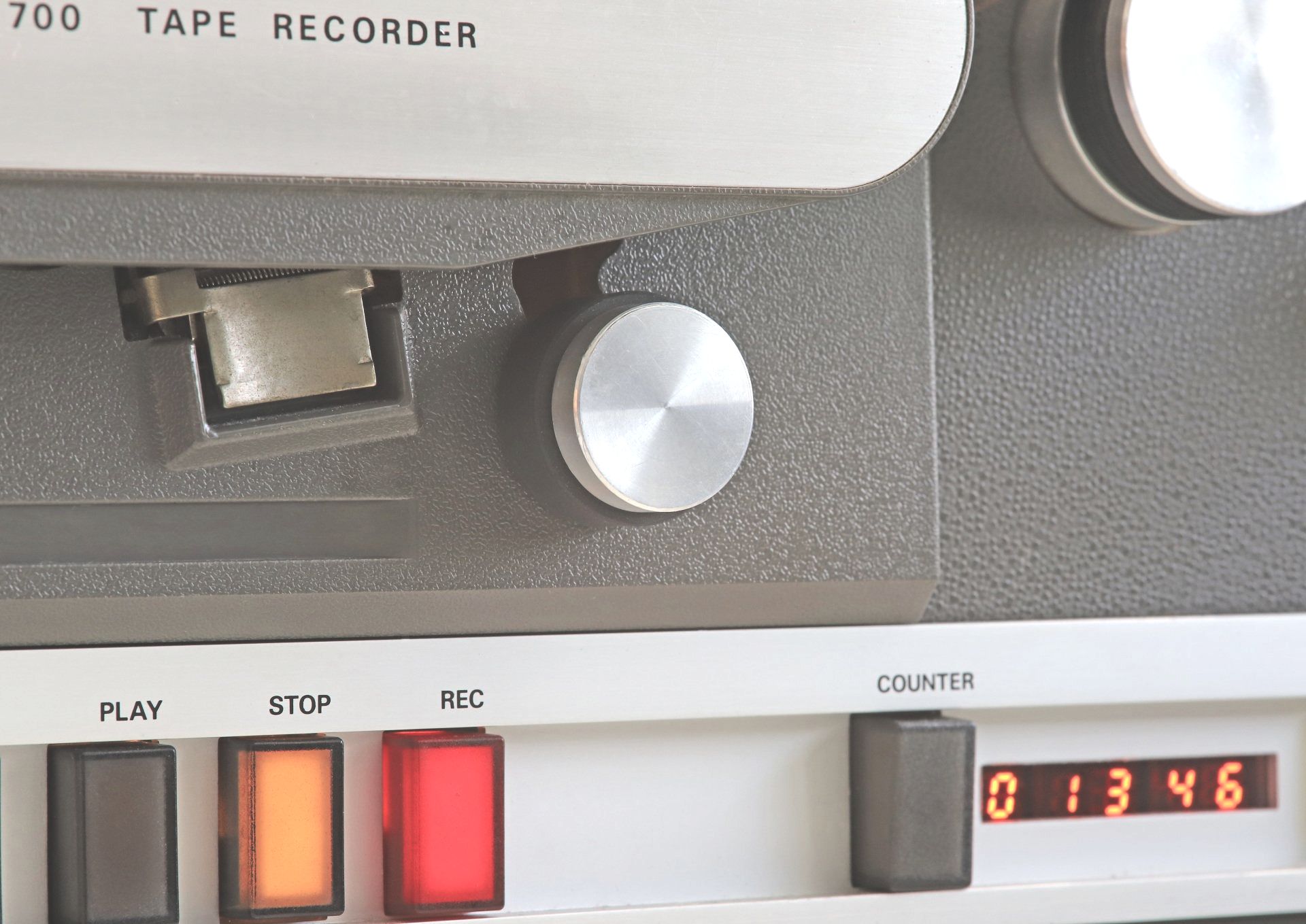

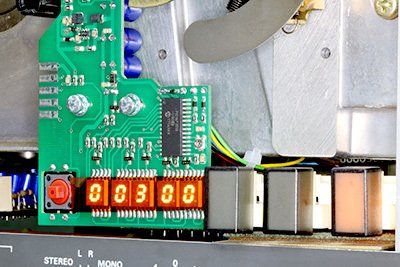

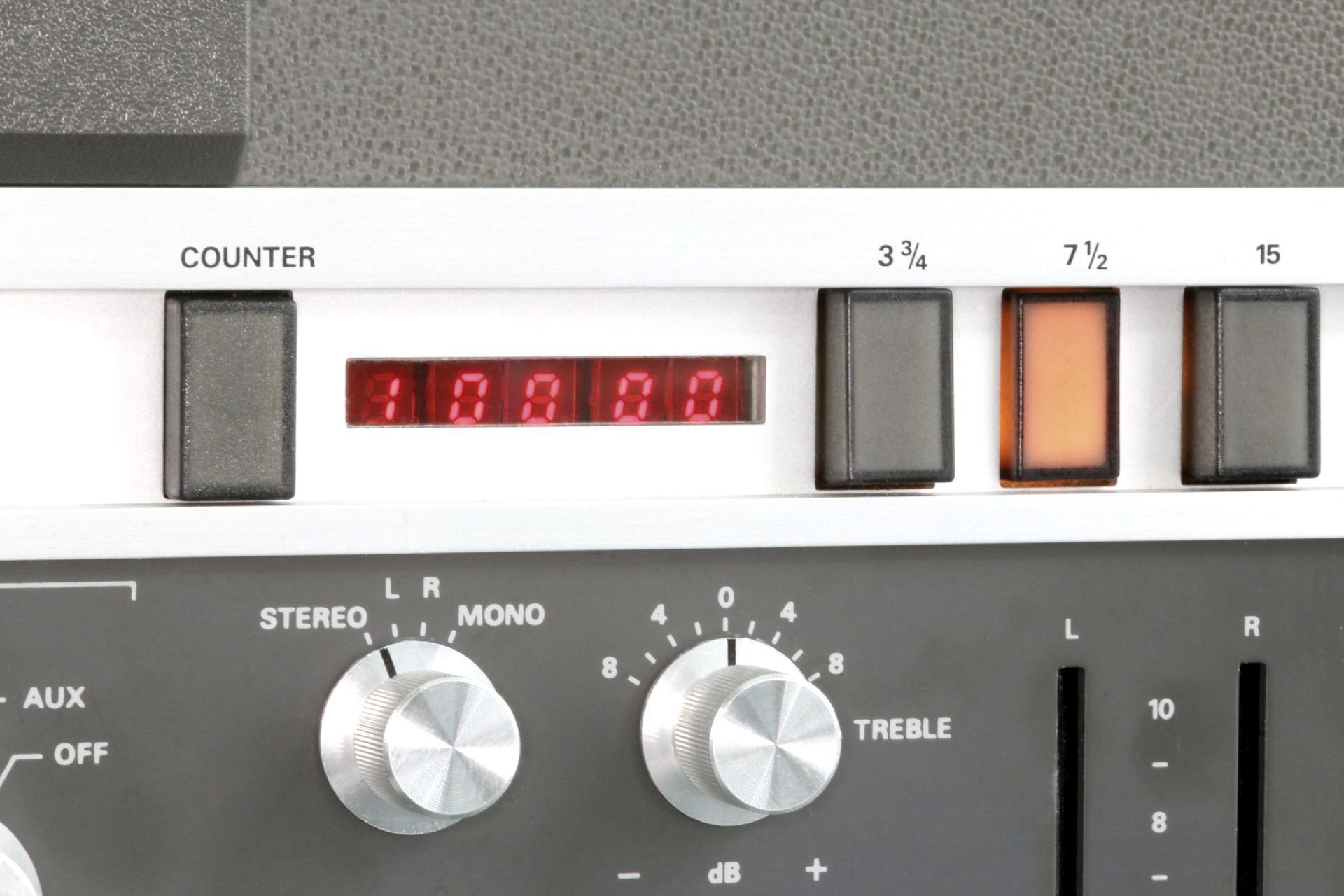

Zähler 700
Seit 2011 bieten wir den digitalen Zähler für alle Revox A700 an. Anfangs noch 4-stellig. Für die Bandgeschwindigkeit 9,5 cm/s und 38 cm/s musste umgerechnet werden. Ab 2017 fertigen wir den Zähler mit 5 Ziffern. Die Umrechnung erfolgt automatisch!

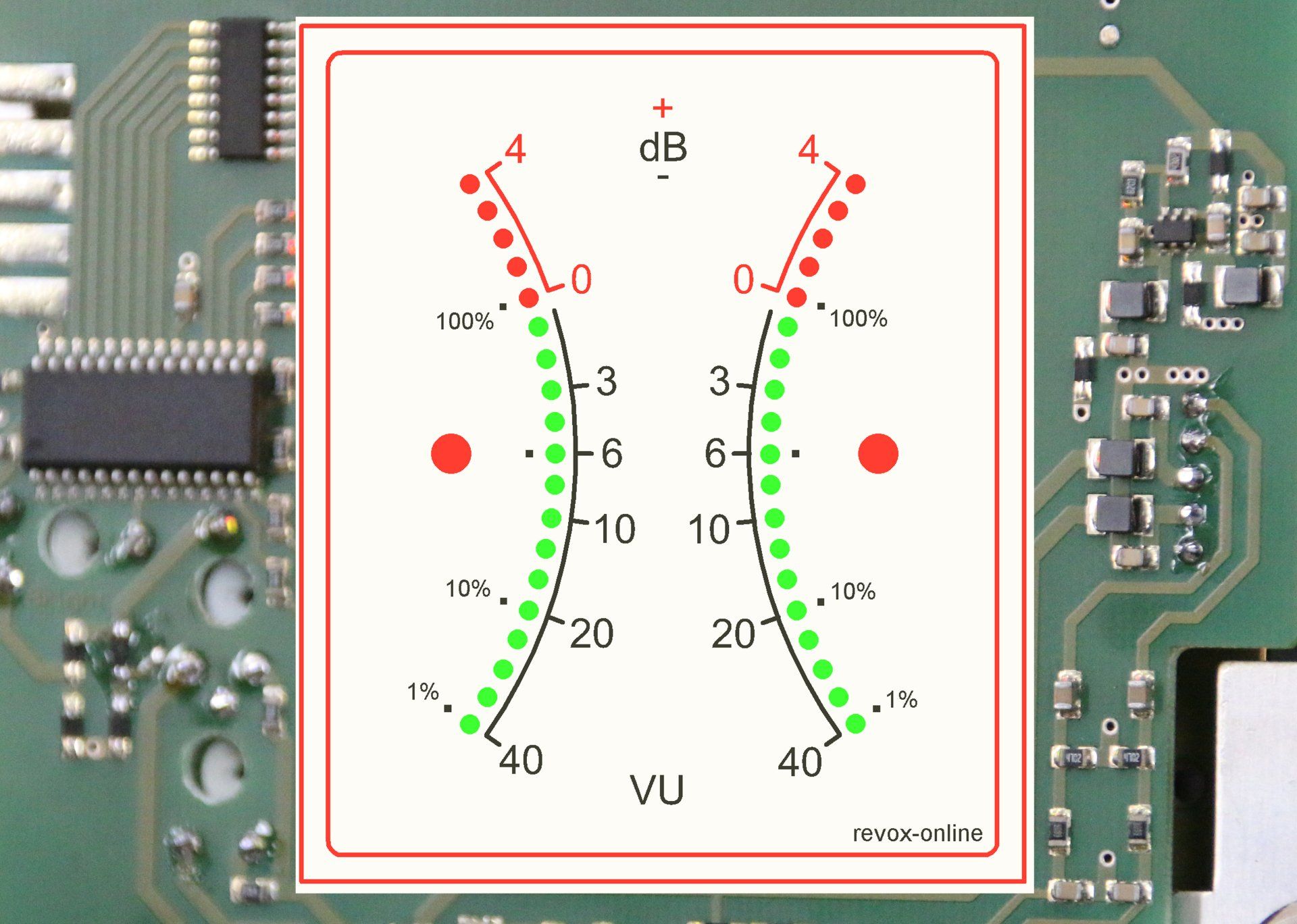

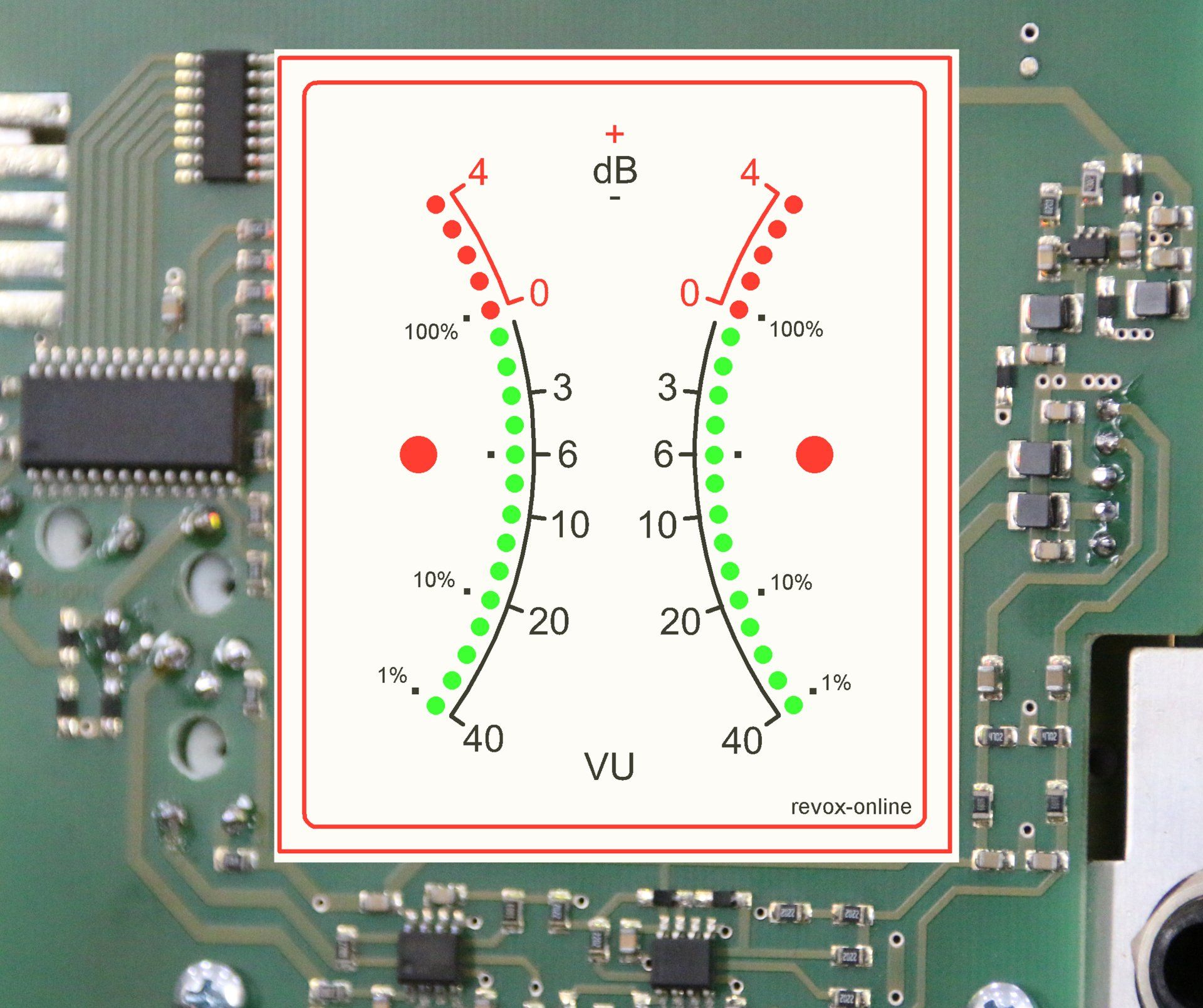

digitale VU-Meter
VU-Meter in LED-Technik für alle Revox A700.
2 x 20 LEDs sorgen für eine sehr hohe Auflösung.
Mit Overloadanzeige bei +6 dB, +6 dB und -6 dB liegen auf eine Linie.

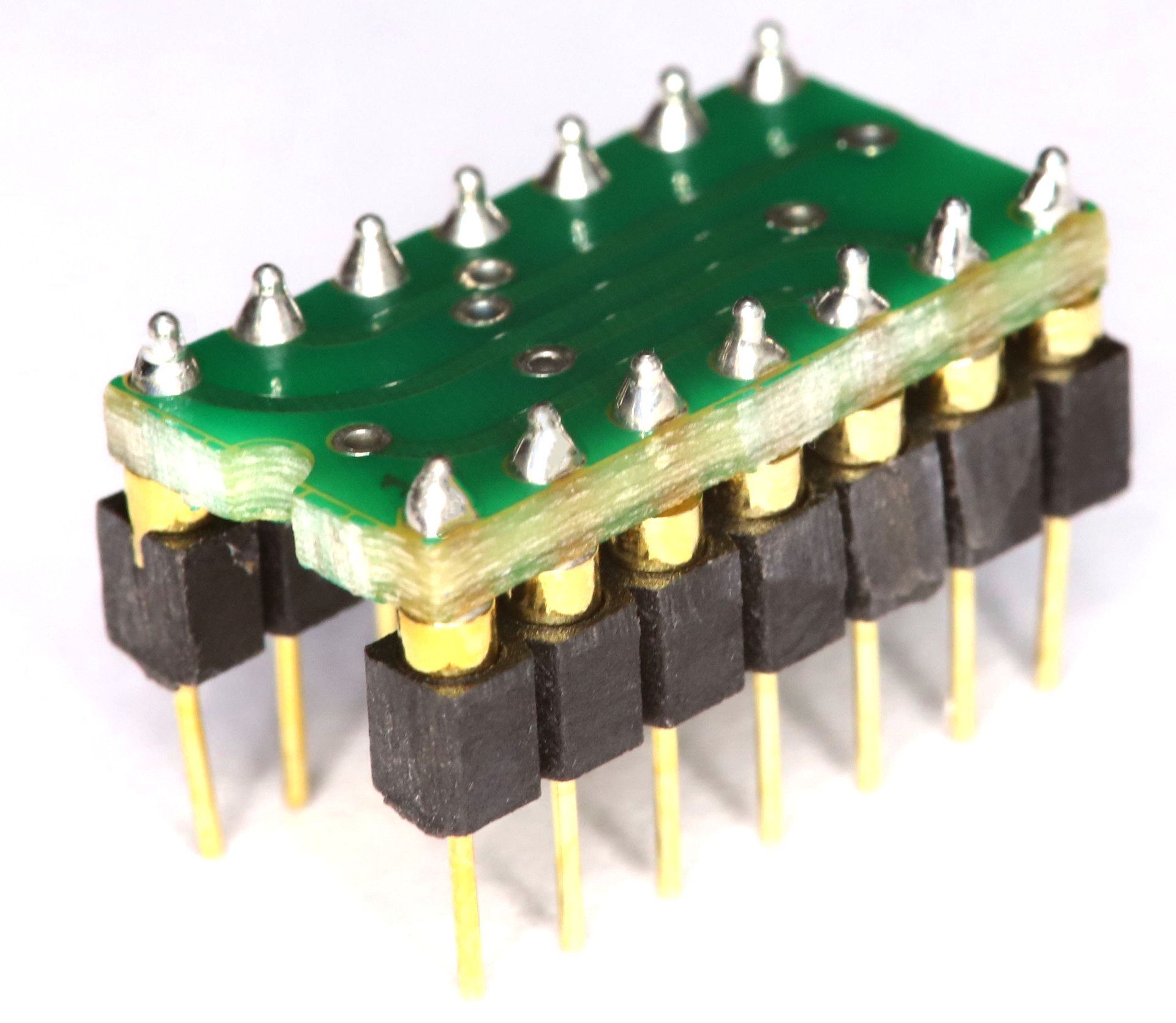

zweifach OP-Verstärker
Seit 2008 bieten wir Ihnen einen professionellen Ersatz für die zweifach-OP-Verstärker im 14-poligem Gehäuse an. Wir bieten Ihnen den Ersatz in vier audiophilen Versionen mit NE 5532, OPA 2134, LM833 und LME 47920 an. Auch diese kleine Schaltung von ums wird mittlerweile vielfach nachgefertigt. Einmal sogar eine einhundert prozentige Kopie mit ebenfalls runde Leiterbahnen. Auch eine bedrahtete Version ist dabei! Warum auch immer?

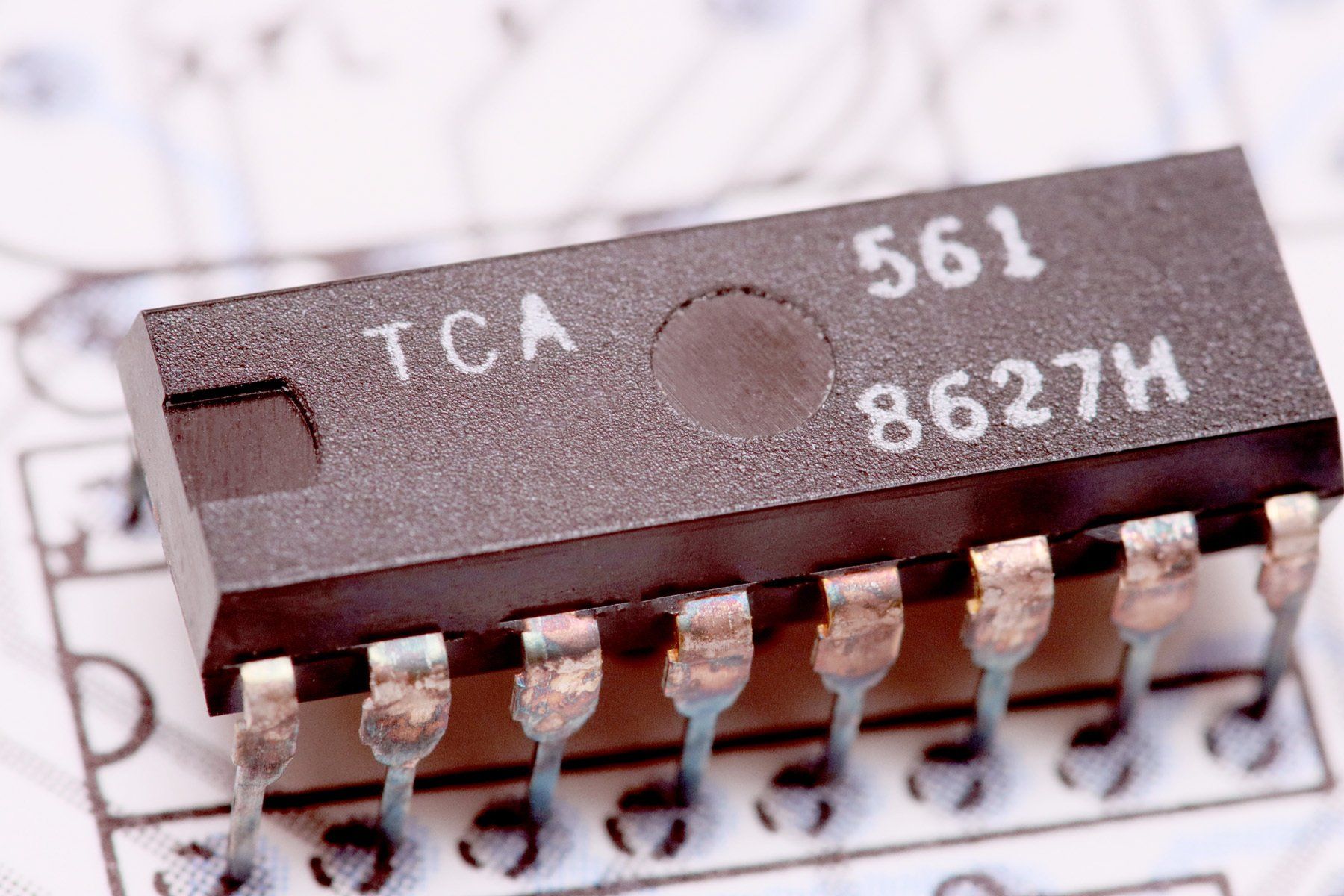

TCA 561
Mit dem Ersatz des ICs TCA 561 ist der letzte kritische Punkt für den Erhalt der Revox A700 Bandmaschine beseitigt! Durch unseren Zähler, VU-Meter, TDA1000 und jetzt den Ersatz für das TCA561 ist uns von Premium-Hifi eine erfolgreiche Reparatur fast immer möglich! Somit ist der Erhalt der Revox A700 gegeben.

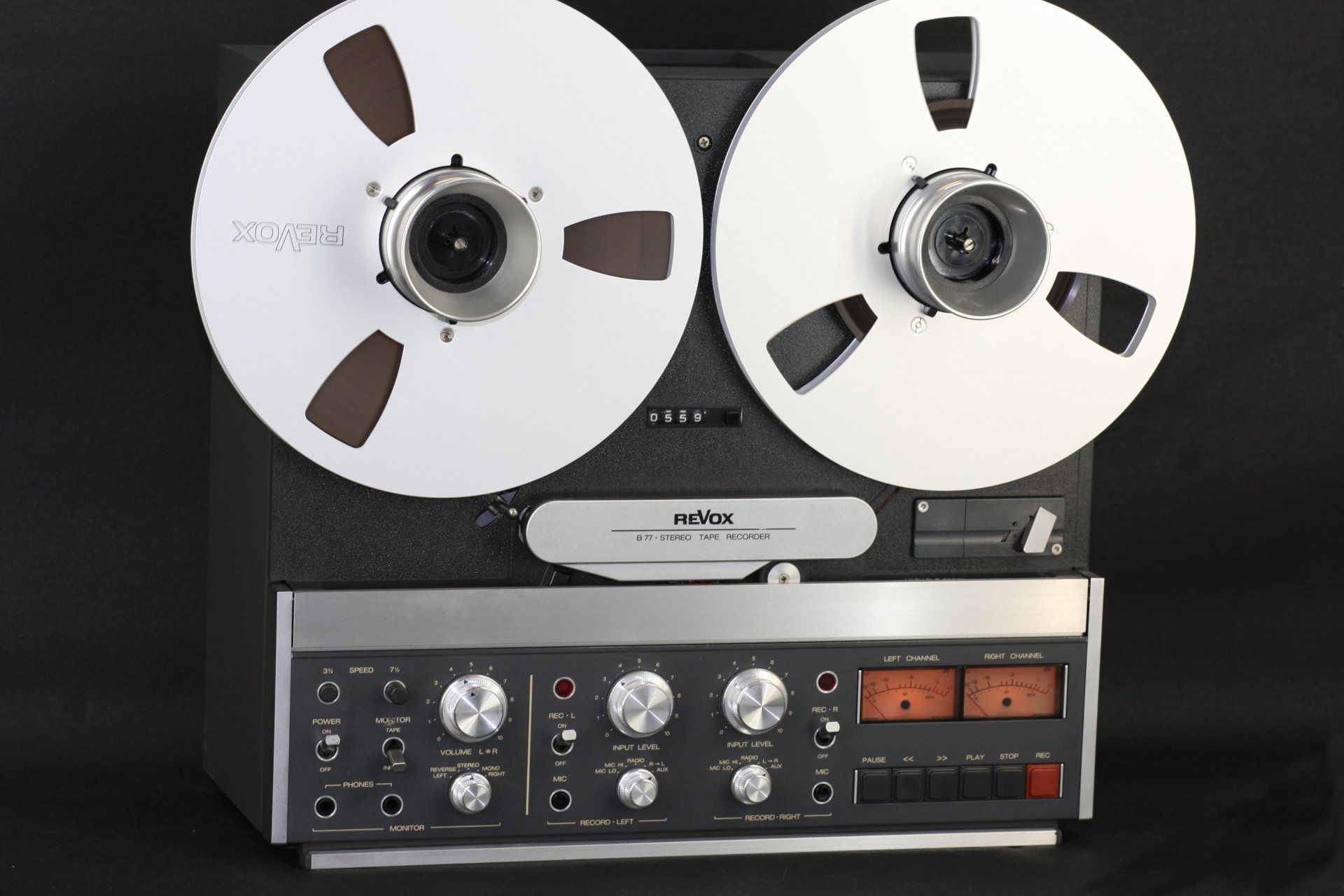

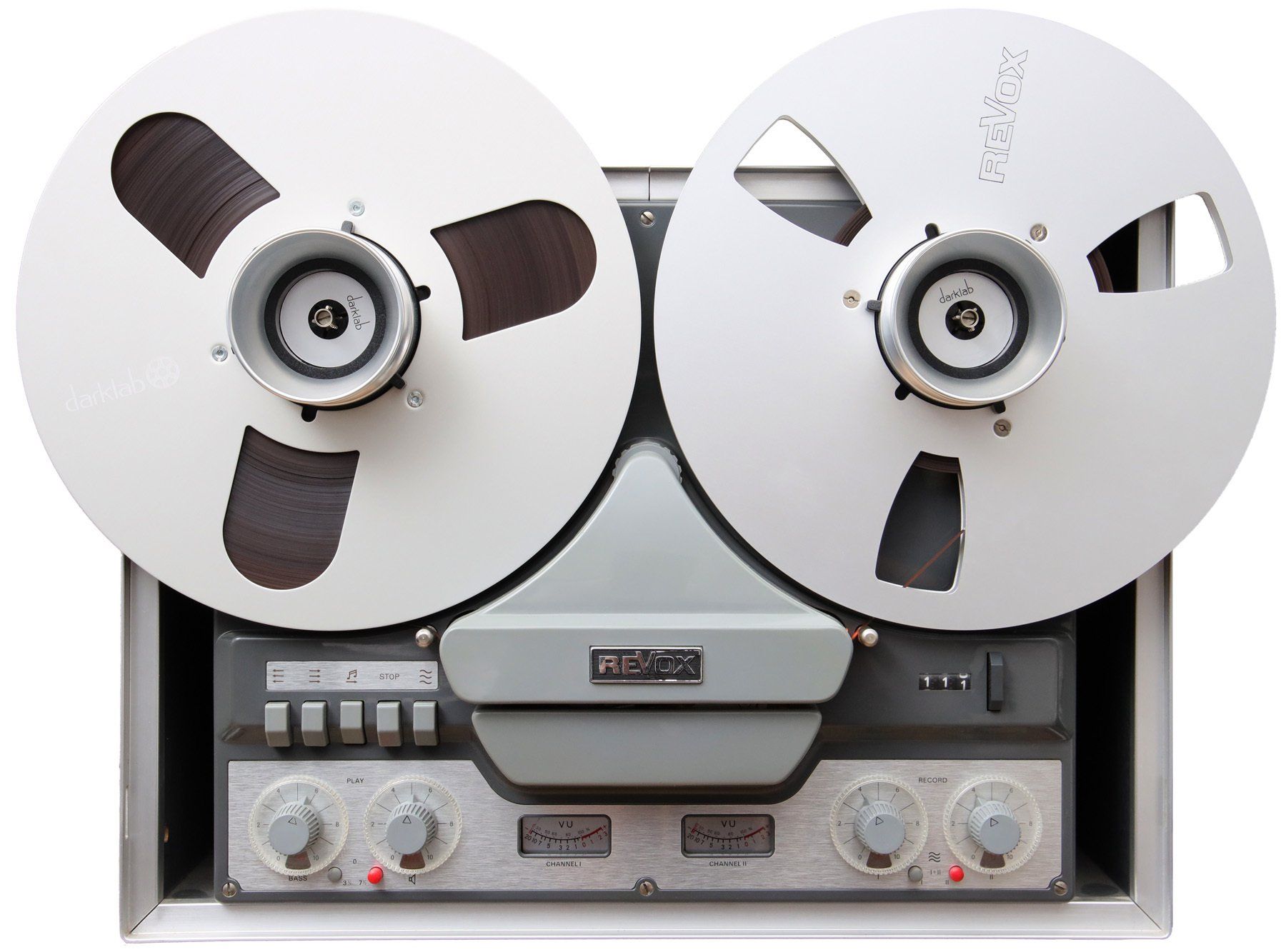

weitere Revox Tonbandgeräte
