die neue EinschaltverzögerungRevox A77
für alle Revox A77 MKI, II, III und IV
Die neue Einschaltverzögerung für alle Revox A77 sorgt für ein verbessertes Einschalt- und Ausschaltverhalten. Besonders die Abschaltzeit wurde erheblich verkürzt, sodass der Ausschaltplopp an Schrecken verliert. Ganz vermeiden lässt sich das Ausschaltgeräusch nicht. Dazu müsste die Schaltung in der Lage sein, Gedanken zu lesen , bevor Sie den Einschaltknopf betätigen, die Signale sowie die VU-Meter abzuschalten.. Auch in der neuen Schaltung werden die Signale nicht über die Relaiskontakte geführt! Der Einbau der neuen Einschaltverzögerung gestaltet sich ebenso unkompliziert wie bei der vorherigen Version. Der Einbau ist unverändert geblieben!

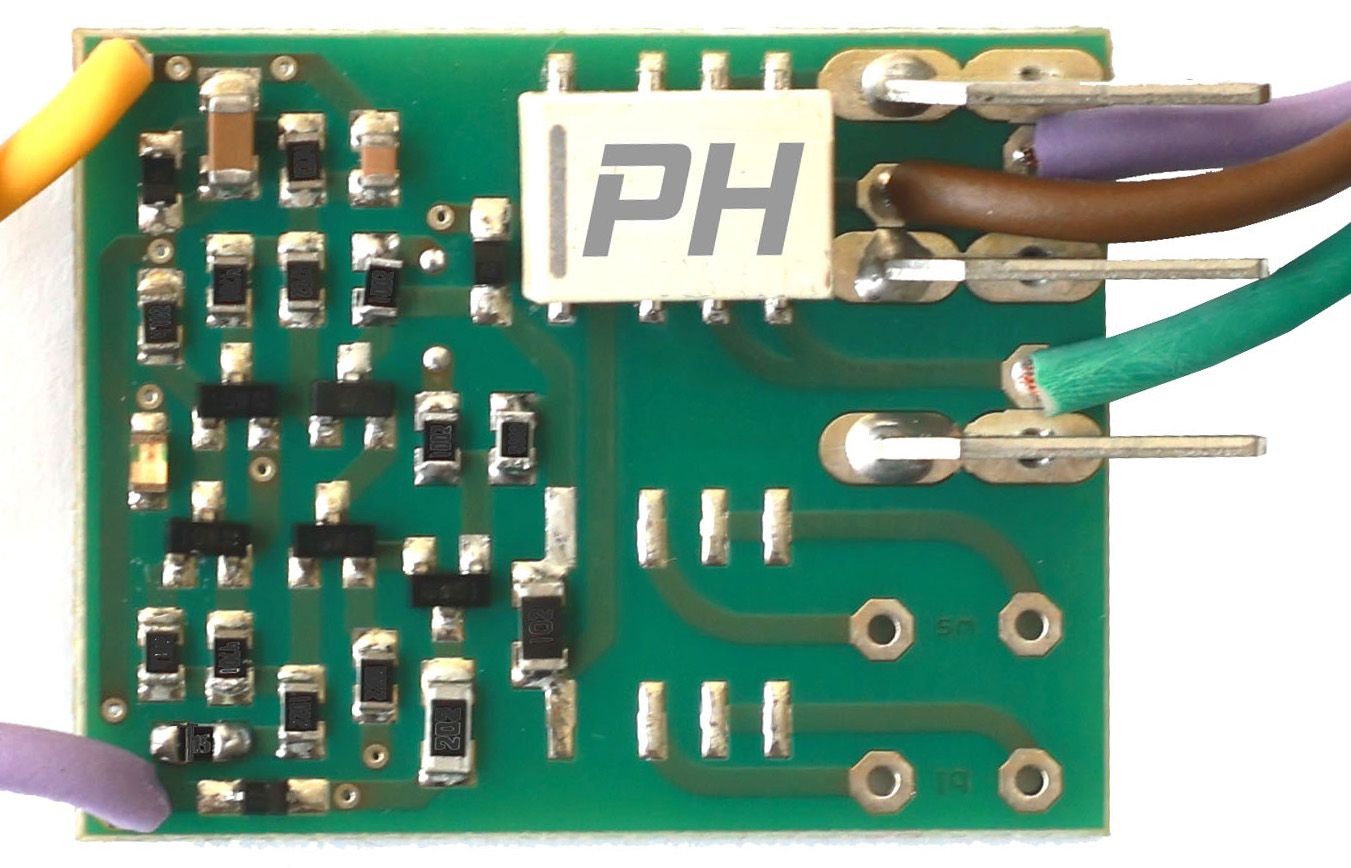

neue ESV 77 Version 1
Wir bieten die Einschaltverzögerung in zwei Versionen an. Version 1 ist ohne VU-Meter-Schutz. Diese Version ist komplett steckbar. Das ist besonders einfach und auch kostengünstig!

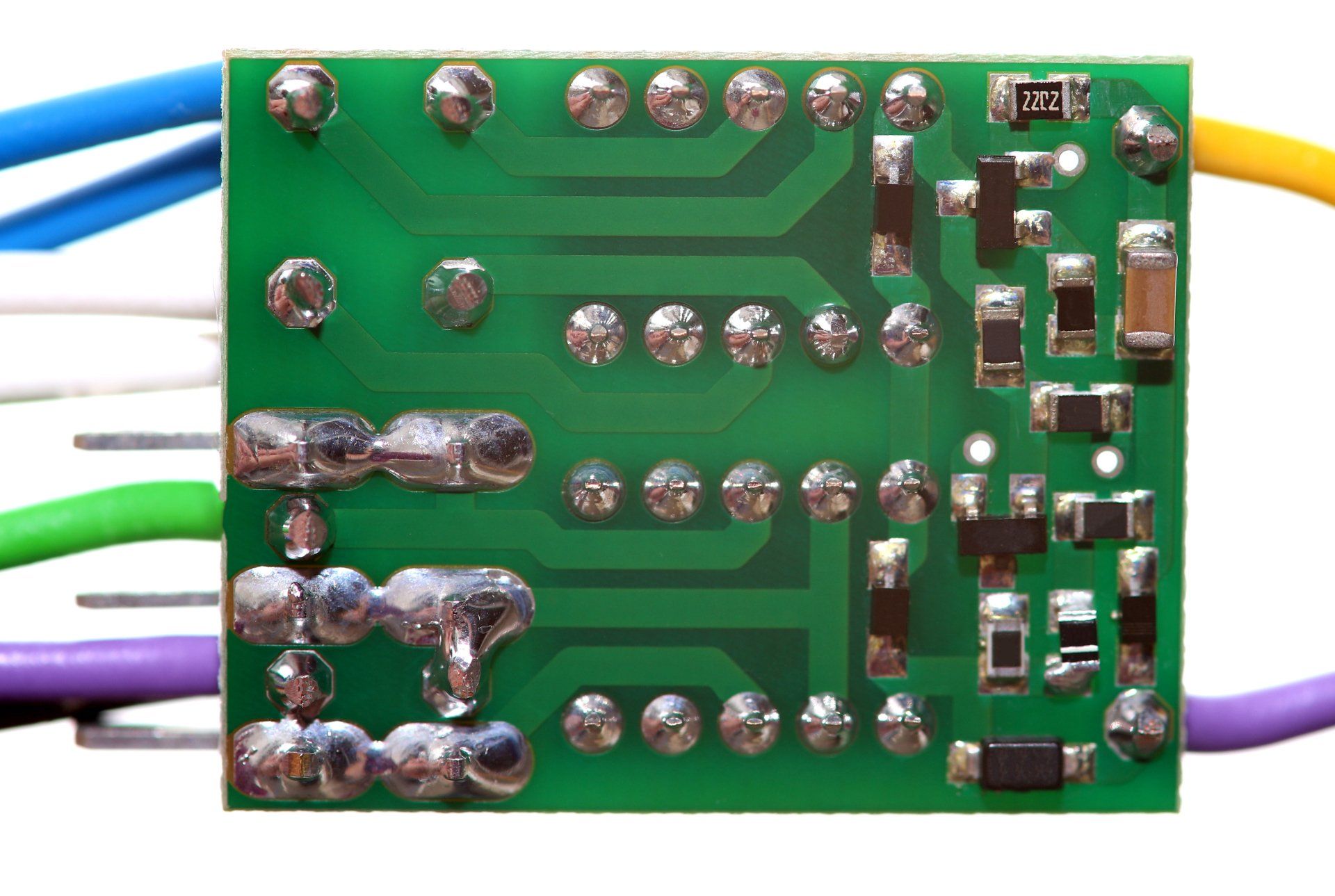

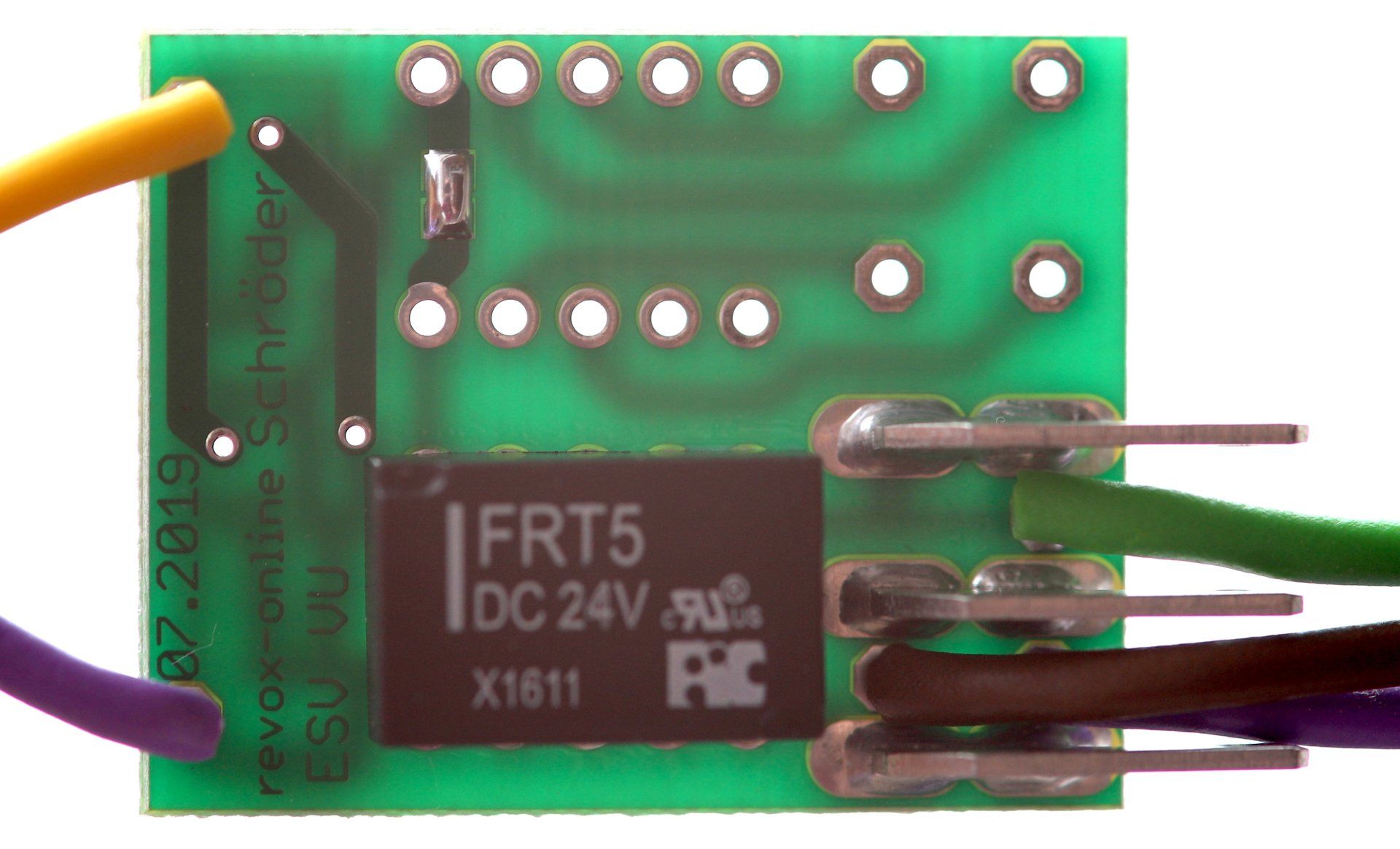

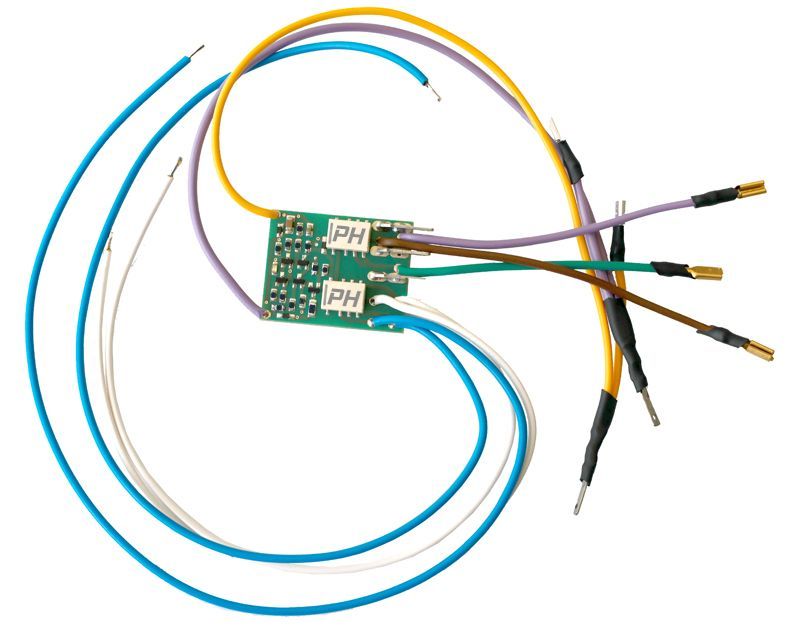

neue ESV 77 Version 2

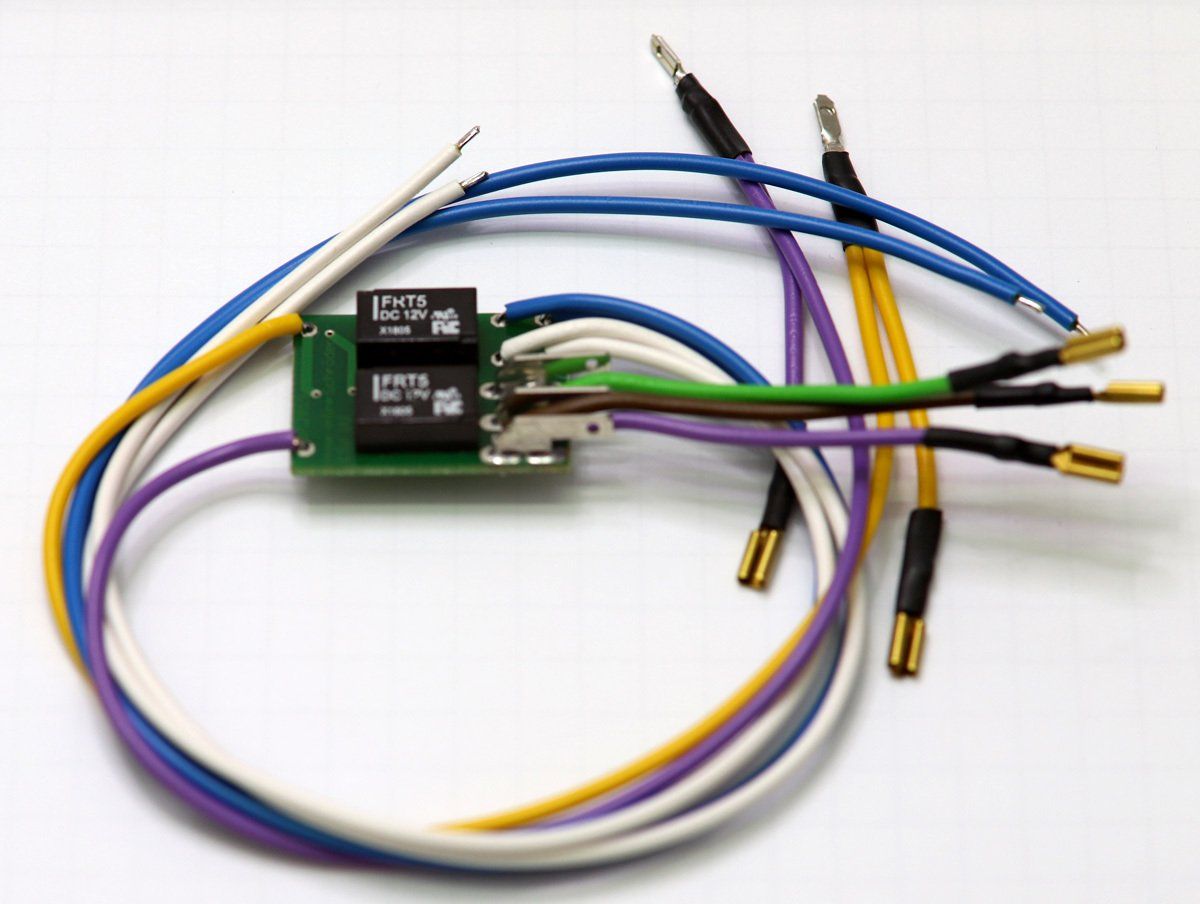

Die zweite Version beinhaltet zusätzlich einen VU-Meter-Schutz. Hier müssen zu den Litzen, die gesteckt werden, zusätzlich 4 Litzen gelötet werden. Das lässt sich sehr leicht bewerkstelligen und ist genau beschrieben.
Elektronik

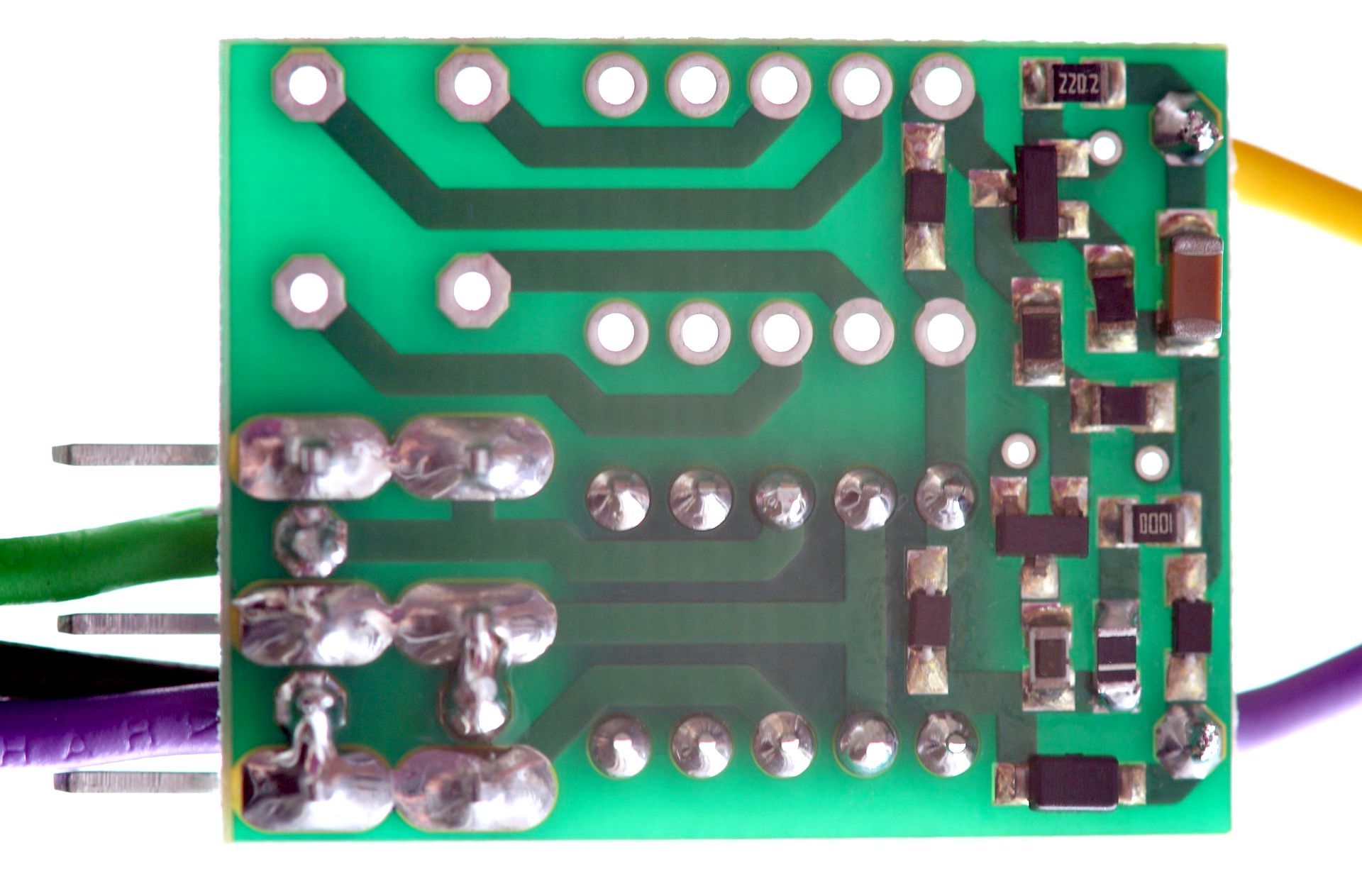

Der technische Aufwand ist gegenüber der alten Schaltung enorm gestiegen. Statt 2 Transistoren sind jetzt 5 Transistoren verbaut. Die Platine ist größer. Die Anschlüsse und deren Farben sind gleich geblieben. Hier richten wir uns nach der Revox A77.
Zeit
Die Verzögerungszeit beträgt etwa 5 bis 7 Sek. Das sollte in den meisten Fällen ausreichen um den Einschaltplopp wirkungsvoll zu unterdrücken! Auch die neue Schaltung kommt ohne Elkos aus und ist da durch sehr langlebig.
Einbau ESV 77 ohne VU-Meter-Schutz

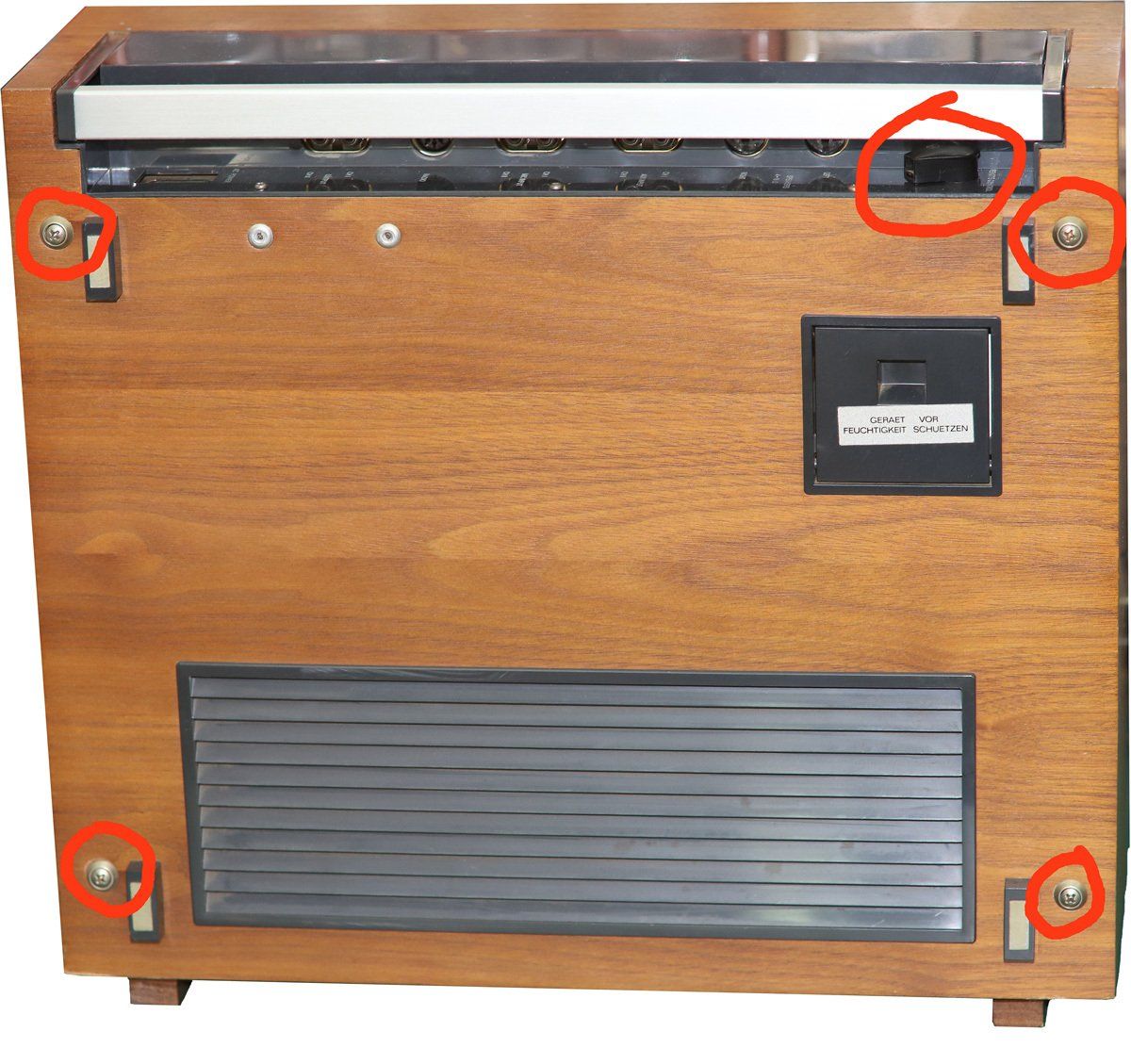

A77 aus dem Gehäuse nehmen
Die 4 rückwärtige Gehäuseschrauben lösen und den Blindstecker für die Kabelfernbedienung anziehen. Das Gerät nach vorne aus dem Gehäuse ziehen und hebeln. Das geht etwas schwer, bitte mit Gefühl und Geduld!
Output A77
Das Gerät seitlich auf eine Styroporunterlage stellen, so dass der Netzstecker unten ist. Drei Flachsteckhülsen (AG9 br, AG8 vio und AG7 gn) vom Switchboard der Revox A77 abziehen und mit den mitgelieferten Schrumpfschlauch isolieren.
Output verbinden
Die Flachsteckhülsen jetzt mit der ESV 77, wie auf dem Foto, verbinden und die Litzen von der ESV 77 kommend auf die freigewordenen Flachstecker der Revox A77 (AG9 br, AG8 vio und AG7 gn) stecken.

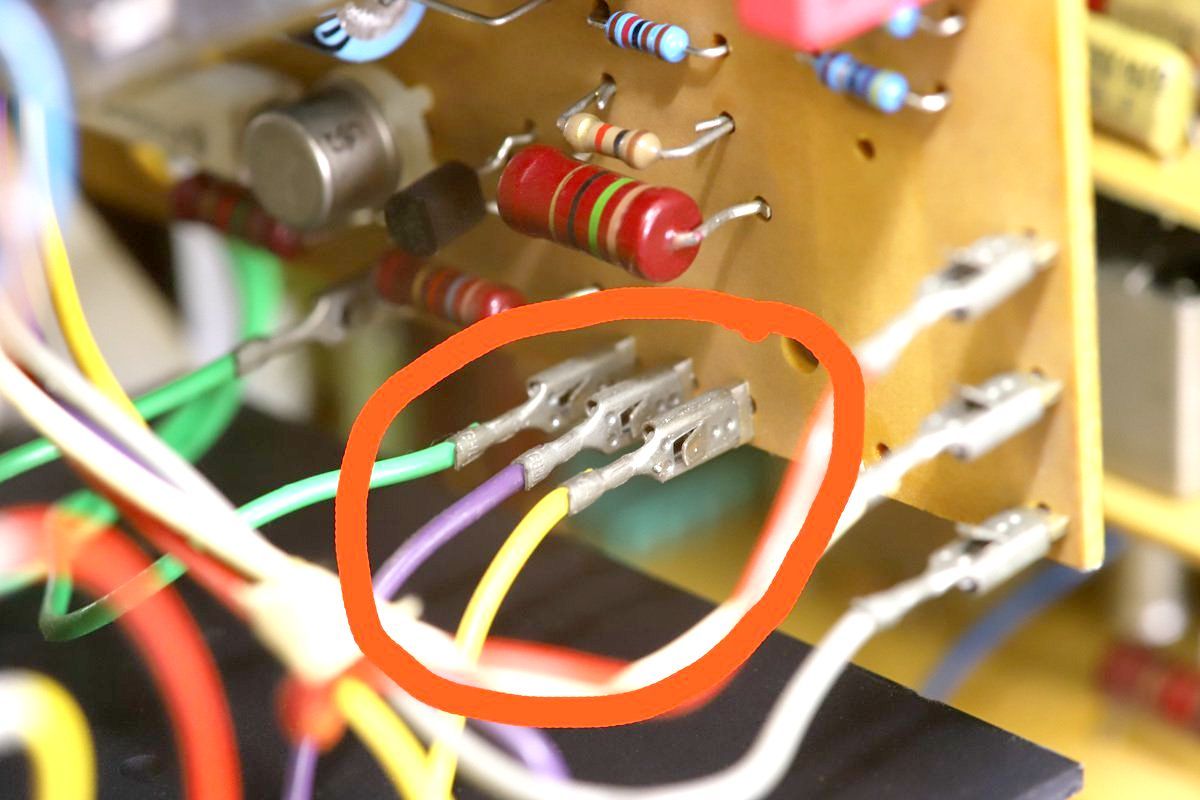

Spannung
Die gelbe Litze (Masse, DF2) und die violette Litze (+27V, DF1) von der Laufwerkssteuerung abziehen.
Um die Sichtbarkeit zu verbessern wurde hier der Entstörkondensator C113 ausgelötet.

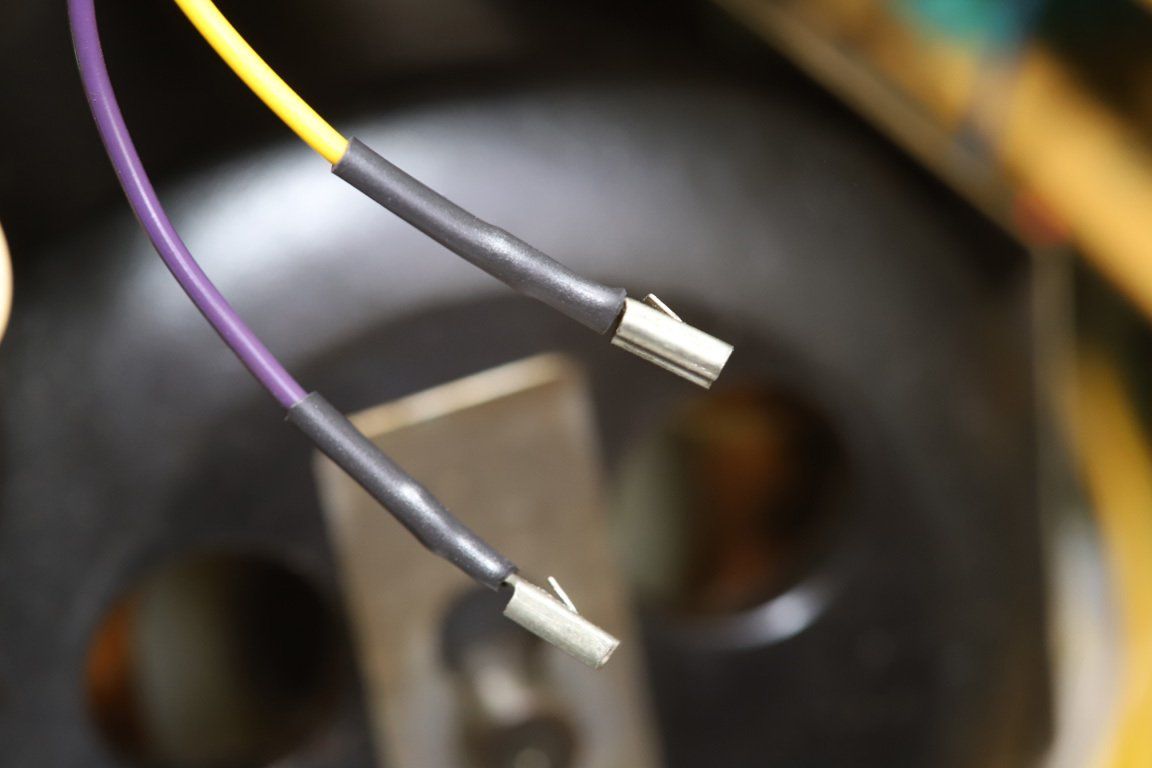

Isolierung
Wenn auch die anderen Flachstecker nicht zwingend isoliert werden müssen; Die Flachsteckhülsen der Spannungsversorgen müssen isoliert werden!

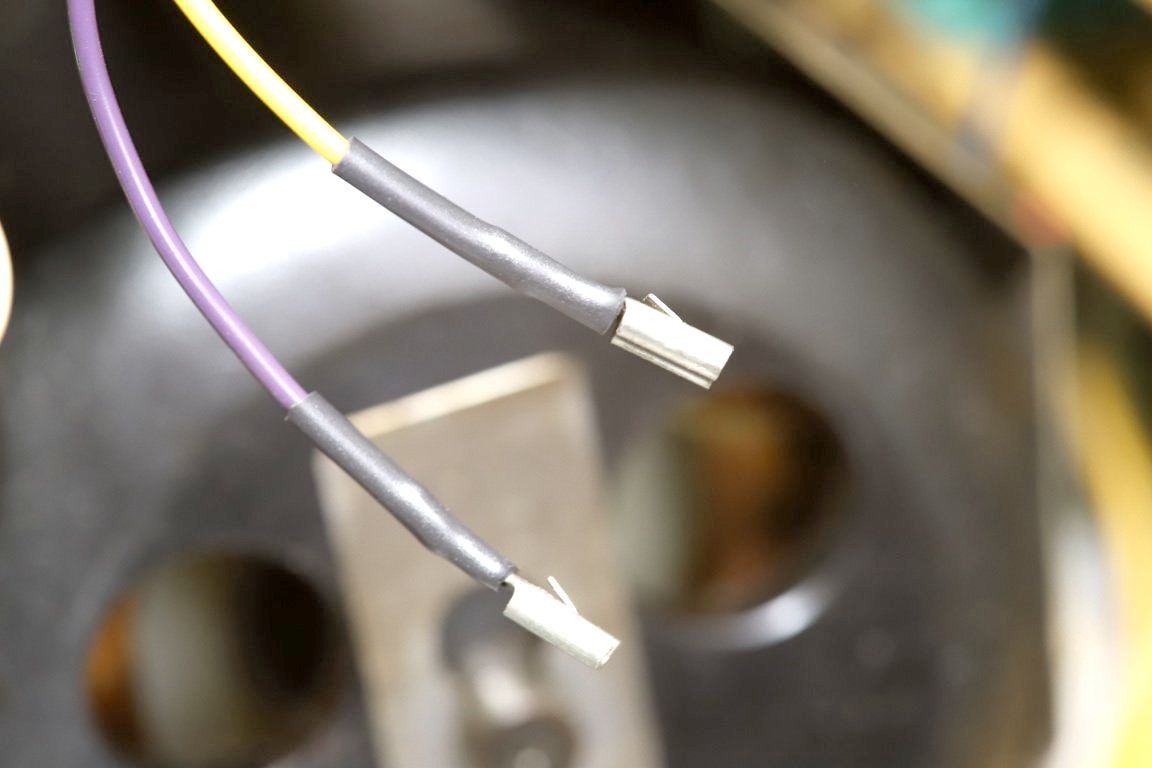

Spannung anschließen
Die Litzen liegen frei und bedürfen deshalb eine gute und sichere Isolierung!
Wir liefern die passenden Schrumpfschläuche mit.
Mit eine Wärmequelle (Feuerzeug geht auch wenn man genügend Vorsicht walten lässt!), schrumpfen die Schläuche 3:1

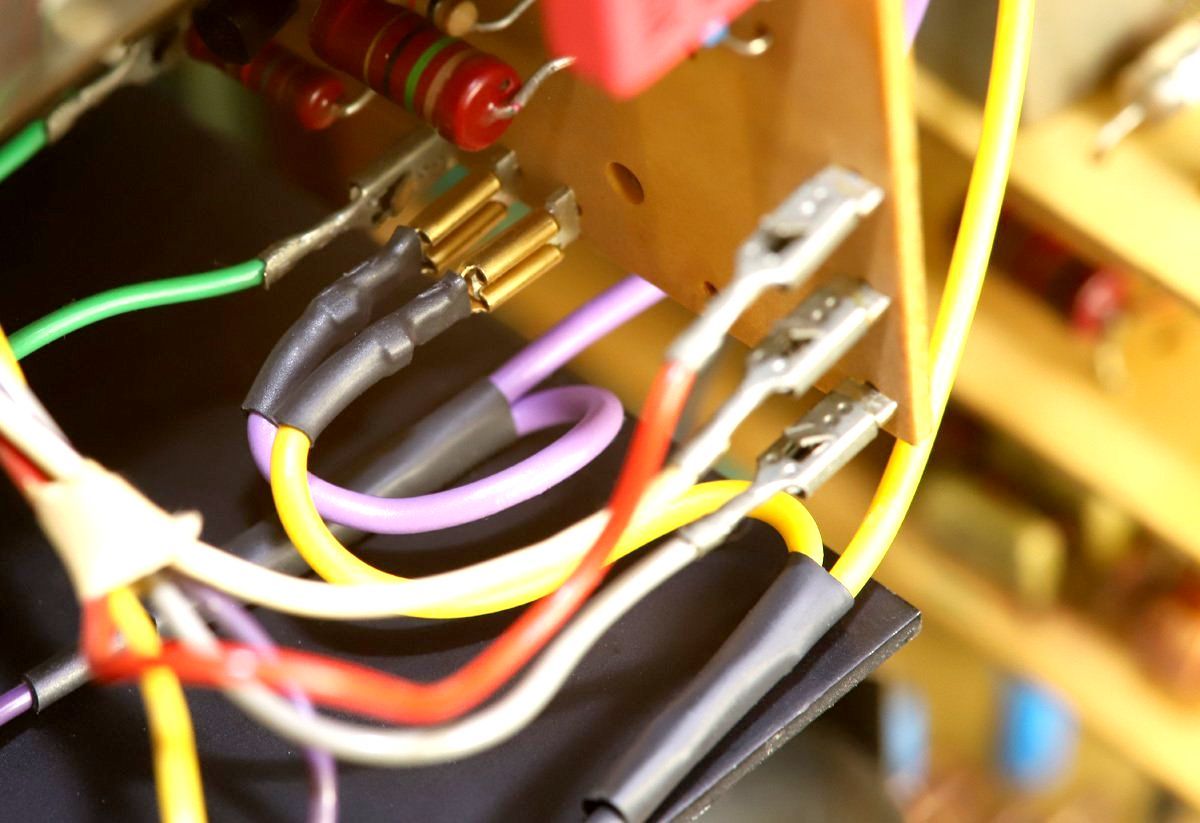

ESV A77 anschließen
Die Flachsteckhülsen ge und vio, von der ESV 77 kommend, nun auf DF1 (vio) und DF2 (ge) auf der Laufwerksteuerung der Revox A77 stecken.
Kabelbinder
Die Zuleitung der Spannungsversorgung wird mit zwei Kabelbinder der Optik wegen fixiert.

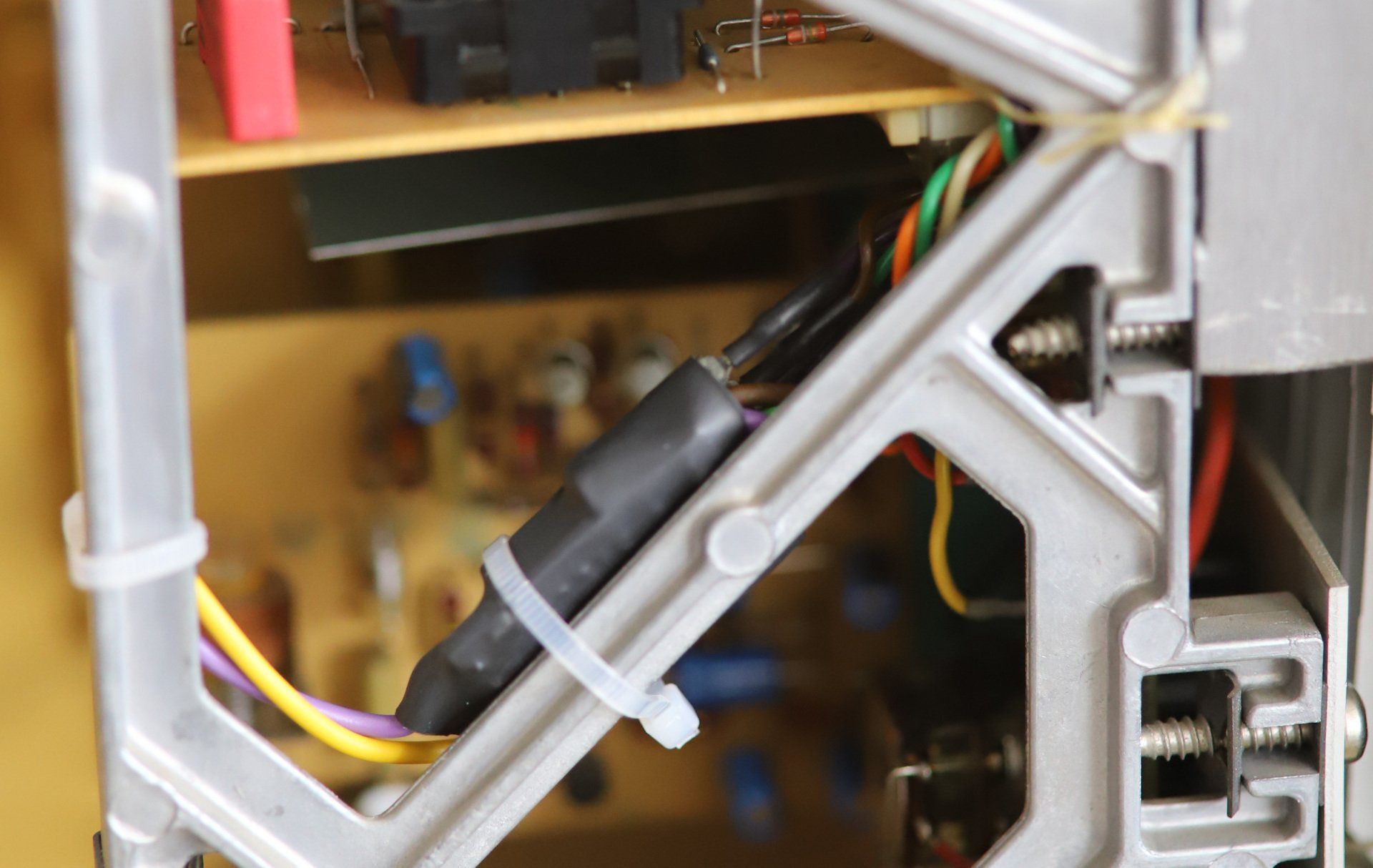

Platine
Die Leiterplatte wird nur mit einem Kabelbinder am Chassis der Revox A77 befestigt. Die Leiterplatte der Einschaltverzögerung wiegt nichts und die Befestigung ist vollkommen ausreichend! Es reicht, wenn Sie den Kabelbinder nur locker anziehen.
Einbau ESV 77 mit VU-Meter-Schutz
ESV 77
Der Einbau der neuen Einschaltverzögerung der Revox A77 erfolgt genauso wie bei der ESV 77 ohne VU-Meter-Schutz. Nur werden hier jeweils weitere zwei weiße und zwei blaue Litzen benötigt. Für den Kanal CHANNEL I werden die weißen Litzen verwendet und für Kanal CHANNEL II werden die blauen Litzen benötigt.

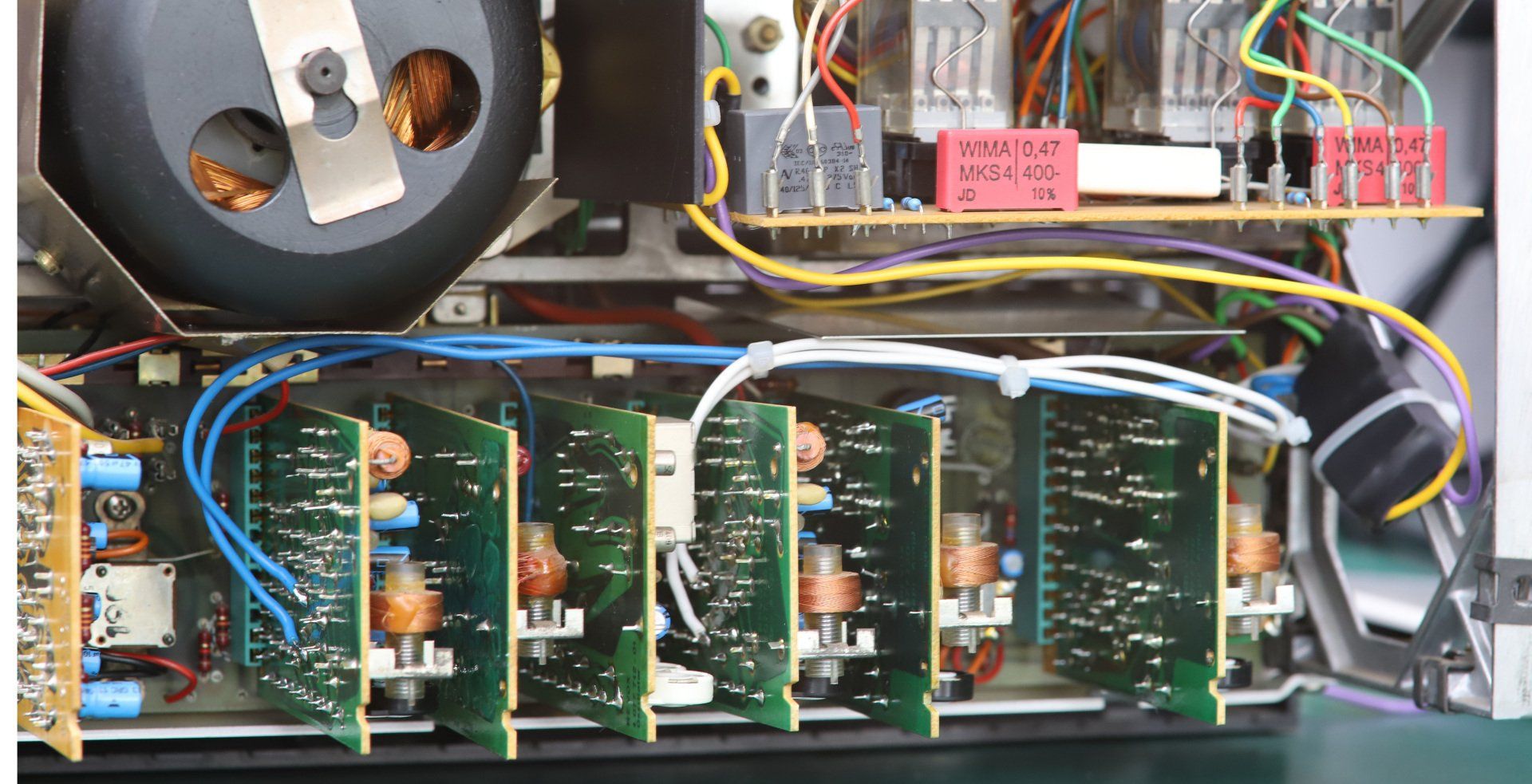

Kabelführung
Die Litzen werden über die Steckplatinen für den Audiobereich gelegt und zu den jeweiligen Rec-Amp. Leiterplatten der Revox A77 geführt.

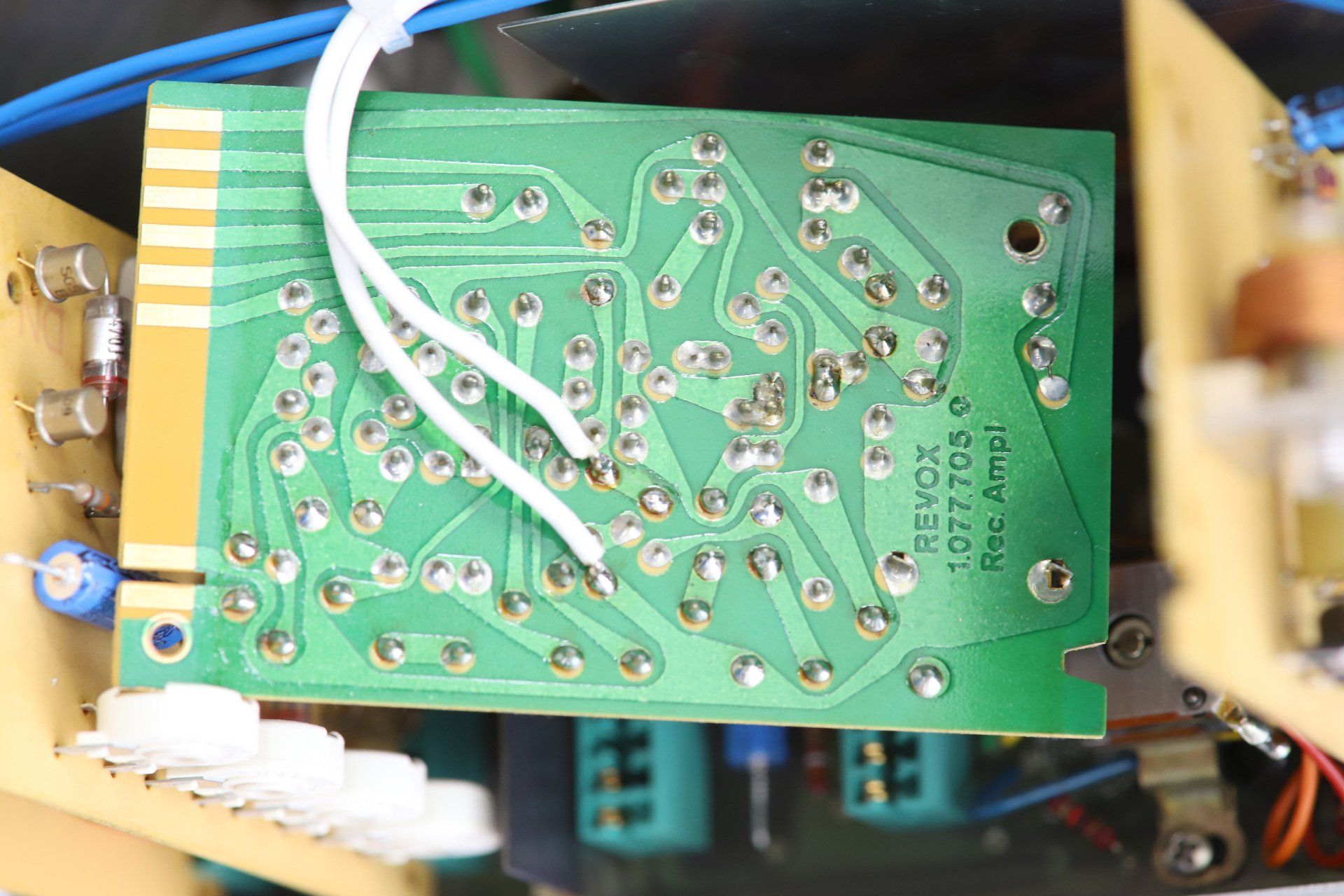

Rec.-Amp. .705
Nach dem Entfernen der Schirmplatte lassen sich die Rec. Amp.-Leiterplatten leicht ausbauen und modifizieren. Die Modifikation beschränkt sich auf das Auflöten zweier Litzen. Das ist kein Hexenwerk. Die Litzen werden danach mit Kabelbinder fixiert.
Detail

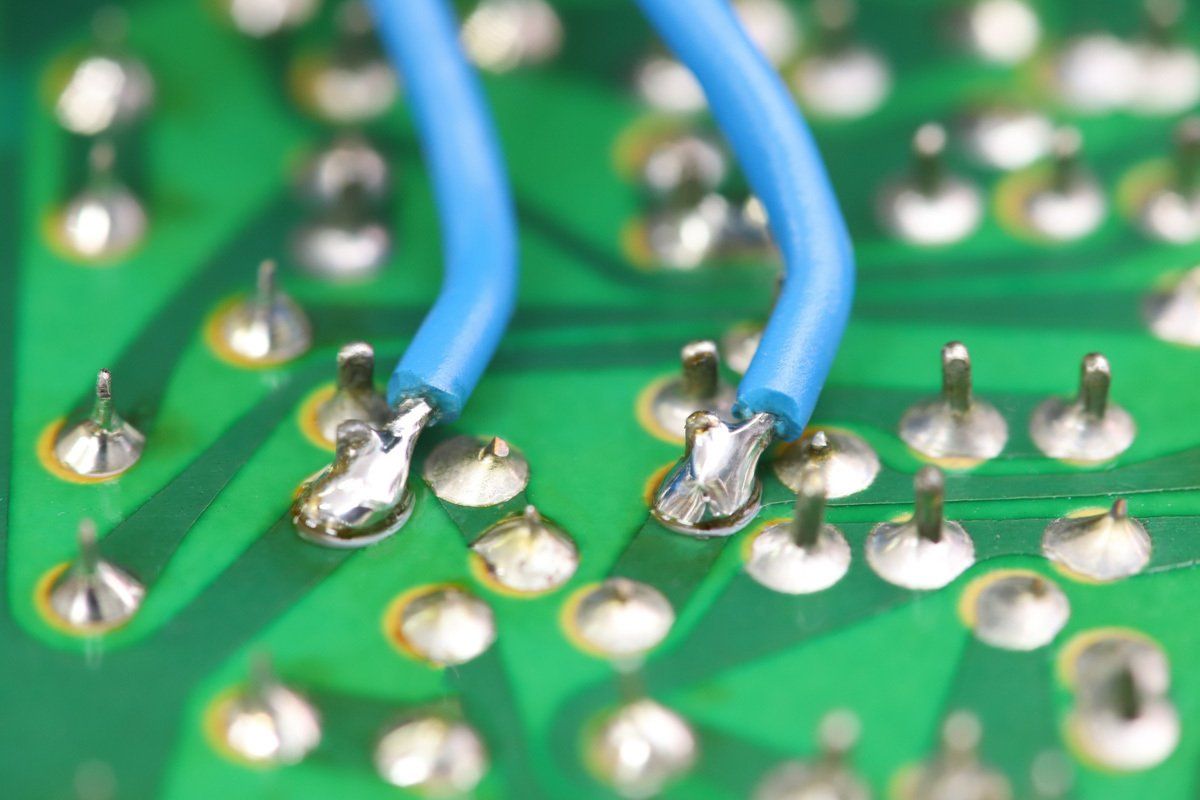

Links ist Masse, rechts ist das VU-Meter-Signal noch vor dem Kondensator C509 mit 10 µF.
Mehr muss nicht gemacht werden.
Jetzt die Leiterplatten in die Revox A77 stecken, die Schirmplatte montieren und das Gerät wieder in das Gehäuse schieben!
