VU-Meter A700
für alle Revox A700
von -40 dB bis +6 dB mit 40 LEDs, steckbar
Präzise Pegelanzeige für die Revox A700 – unsere eigene VU-Meter-Lösung
Als die originalen VU-Meter mit Zeigerinstrument für die Revox A700 nicht mehr erhältlich waren, haben wir bei Premium-Hifi nach einer passenden und präzisen Alternative gesucht.
Ein 1:1-Nachbau mit klassischen Zeigerinstrumenten wäre aufgrund der hohen Werkzeug- und Fertigungskosten nicht wirtschaftlich gewesen. Gängige LED-VU-Meter passten weder optisch noch technisch – und mit nur 6 bis 10 LEDs waren sie zudem deutlich zu ungenau.
Deshalb haben wir unser eigenes VU-Meter entwickelt: mit 20 LEDs pro Kanal und einem Anzeigebereich von –40 dB bis +6 dB – für eine exakte und gut ablesbare Pegelkontrolle an Ihrer Revox A700.
Sinn und Zweck der Anzeige:
Die Anzeige ist als vollwertiger Ersatz der originalen Zeigerinstrumente konzipiert – ideal, wenn eines oder beide VU-Meter Ihrer Revox A700 defekt sind.
Ihr Ergebnis:
Sie erhalten eine Revox A700 mit voll funktionsfähigen VU-Metern in LED-Technik, die eine präzise und gut ablesbare Aussteuerungsanzeige ermöglichen.
Beschreibung
VU-Meter A700
20 LEDs
Die 20 LEDs pro Kanal sorgen für eine sehr hohe Auflösung der Pegelanzeige. Die Skala beginnt bei –40 dB und ist damit 20 dB feiner als beim analogen Originalinstrument. Im wichtigen Arbeitsbereich von –4 dB bis +4 dB erfolgt die Anzeige in 1-dB-Schritten. Die Marken bei –6 dB und +6 dB liegen – wie beim Originalinstrument – auf einer Linie.
Aussehen
Die neue Aussteuerungsanzeige wurde dem analogen Original-VU-Meter in Schriftbild, Größe und Ansprechverhalten so weit wie möglich angepasst.
Die Übersteuerungs- bzw. Overload-Anzeige setzt bei +6 dB (514 nWb/m) ein und bleibt für etwa 0,5 Sekunden aktiv. So entgeht Ihnen kein noch so kurzer Übersteuerungsspitzenwert bei der Aufnahme.
Die Overload-Anzeigen befinden sich rechts und links mittig der Aussteuerungsanzeige.
steckbar

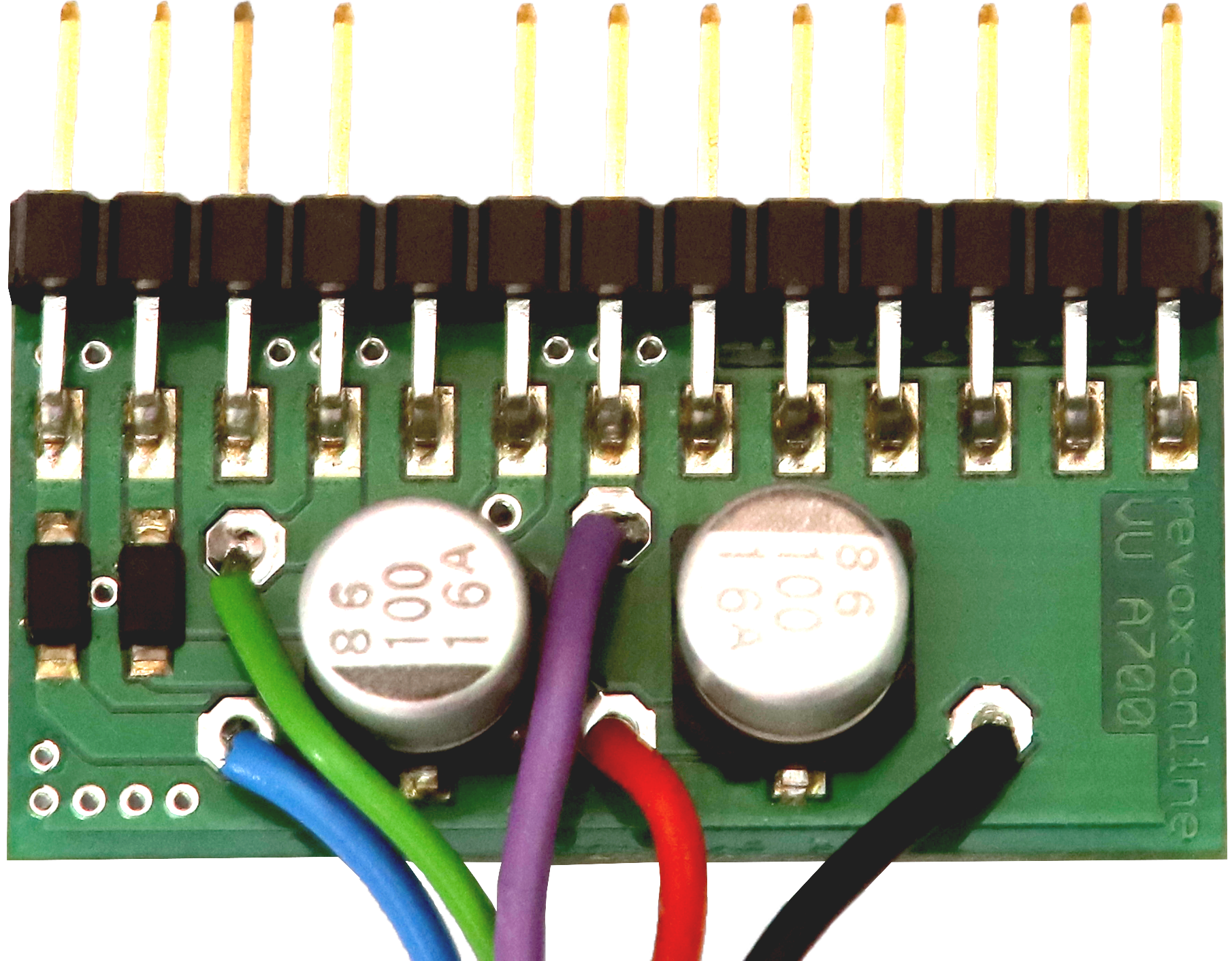

Die originale VU-Meter-Verstärker-Leiterplatte 1.067.425 entfällt. An ihrer Stelle wird eine Adapter-Platine eingesetzt, die alle Anschlüsse zum neuen LED-VU-Meter bereitstellt.
Gleichrichtung, Verstärkung und Kanalabgleich erfolgen vollständig auf der neuen LED-VU-Meter-Platine. Der Austausch auf die LED-Version ist nicht aufwendiger als der Tausch gegen ein originales Zeigerinstrument.
Es ist kein Löten oder sonstige Spezialarbeit erforderlich – der Umbau ist steckbar ausgeführt und damit für jeden Anwender problemlos machbar.
Ausbau VU-Meter A700
Frontplatte
Für den Ausbau des VU-Meters muss zunächst die untere Frontplatte demontiert werden. Dazu werden

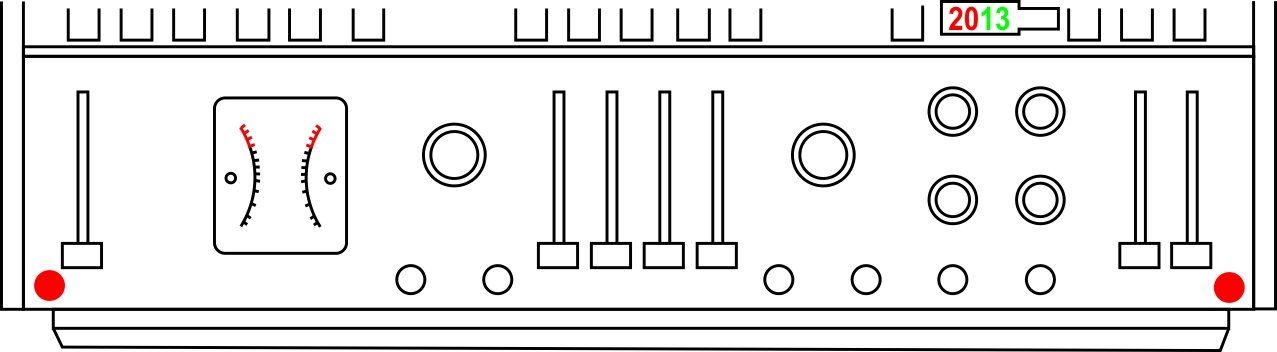

– alle Knöpfe der Bedienelemente vorsichtig abgezogen und die beiden schwarzen Schrauben der unteren Frontplatte und die beiden Alu-Schrauben der Bedienleiste entfernt.
Rückwand
Für den weiteren Ausbau muss die Rückwand entfernt werden. Lösen Sie dazu zunächst die acht Kreuzschlitzschrauben, kippen Sie die Rückwand vorsichtig leicht nach vorne und nehmen Sie sie dann ab – dabei unbedingt darauf achten, Netzkabel und Buchsenfeld nicht zu beschädigen.
Stellen Sie die Rückwand sicher beiseite. Die Kunststoffwanne löst sich sehr schnell von der Alu-Rückwand, daher ist hier besondere Vorsicht geboten.
ACHTUNG: Vor dem Öffnen des Geräts unbedingt den Netzstecker ziehen!
VU-Meter-Verstärker
Die Leiterplatte des VU-Meter-Verstärkers (1.067.425) ist mit nur einer Schraube an der Eingangsverstärker-Platine der Revox A700 befestigt. Nach dem Lösen dieser Schraube kann die Platine aus der Steck-Verbindung J7 herausgezogen werden.
Anschließend wird noch die Steckverbindung des VU-Meters (J8) gelöst.
VU-Meter
Das originale VU-Meter der Revox A700 ist mit zwei Schrauben federnd gelagert an der rückwärtigen Abschirmplatte befestigt.

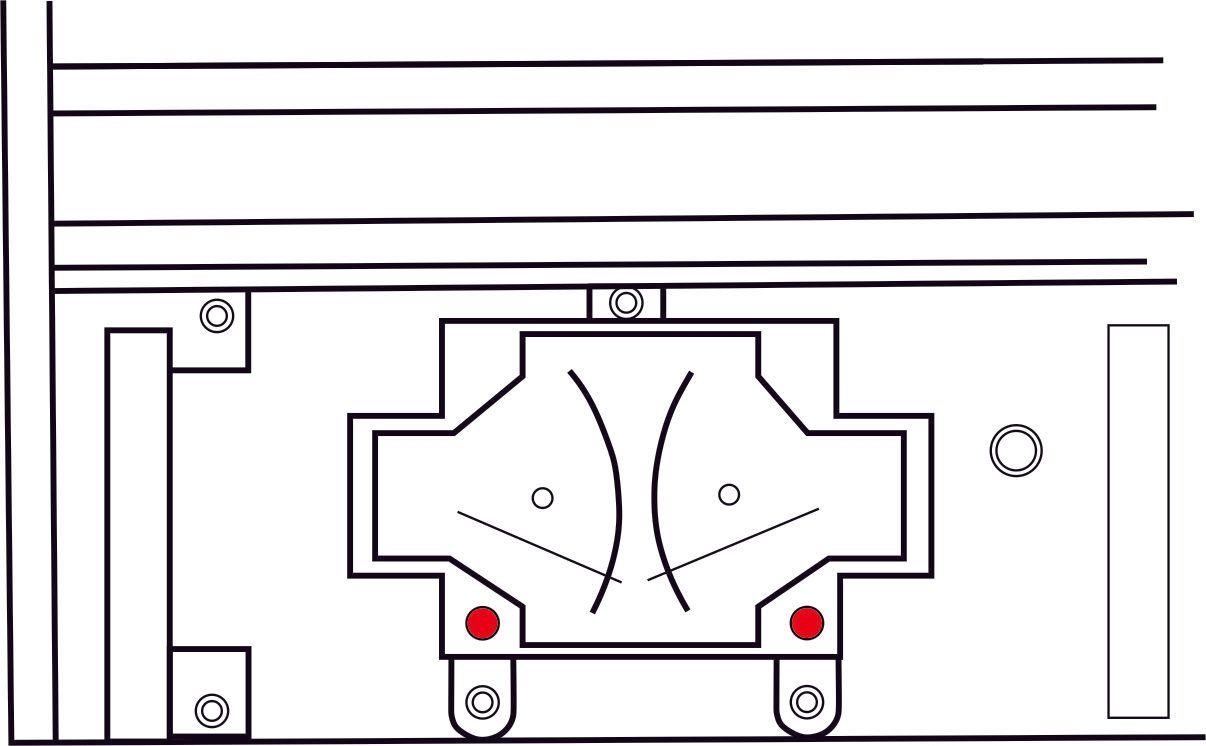

Nach dem Lösen der zwei rot markierten Schrauben kann das VU-Meter vorsichtig nach vorne herausgezogen werden.
Schirmplatte
Die Abschirmplatte ist mit drei Schrauben am Chassis befestigt. Diese Schrauben werden entfernt und durch die mitgelieferten Abstandsbolzen ersetzt.
Anschließend wird die Abschirmplatte von hinten am Chassis wieder montiert.
Einbau LED-VU-Meter
Steckverbinder
Den Steckverbinder der Adapterplatine des LED-VU-Meters der Revox A700 vorsichtig an der Abschirmplatte vorbei nach hinten in das Gerät führen.
VU-Meter verbinden

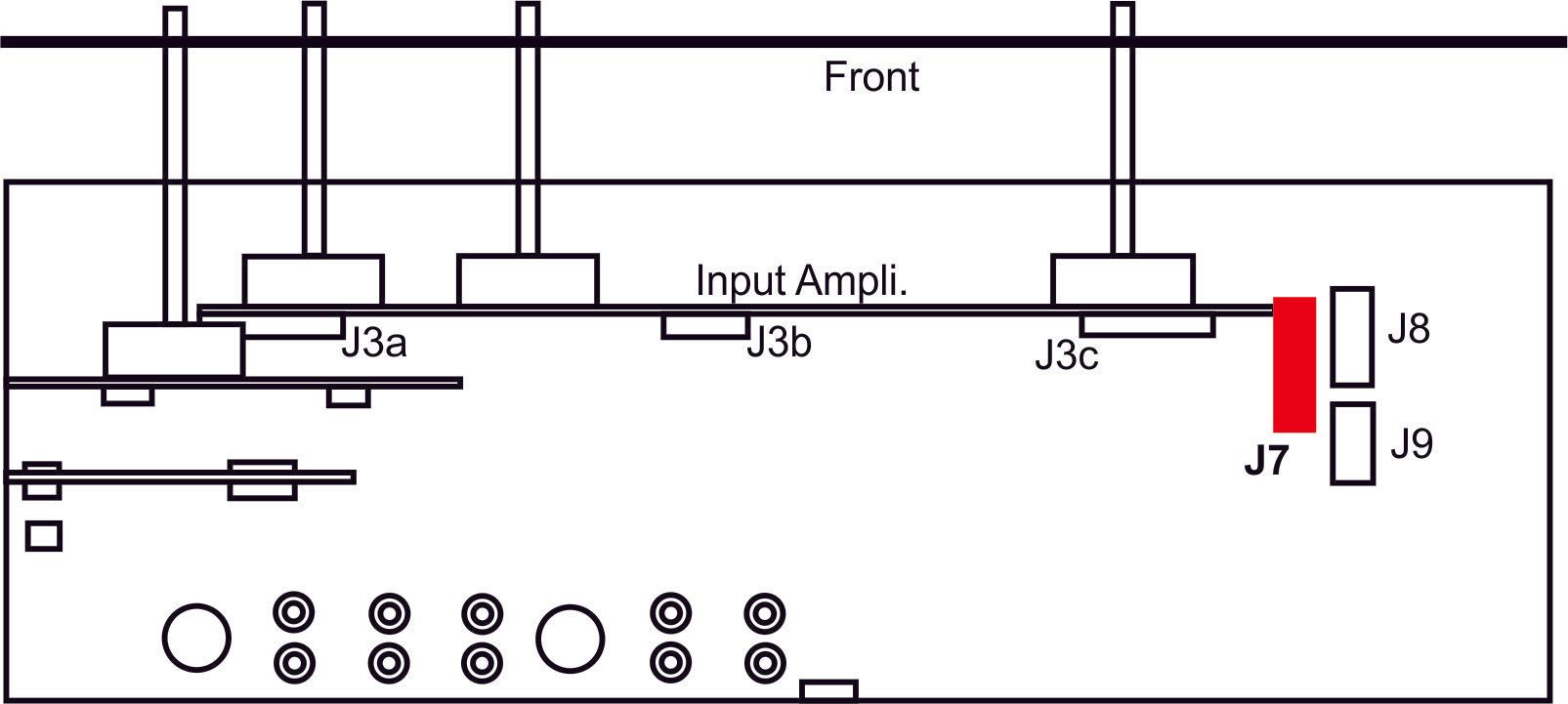

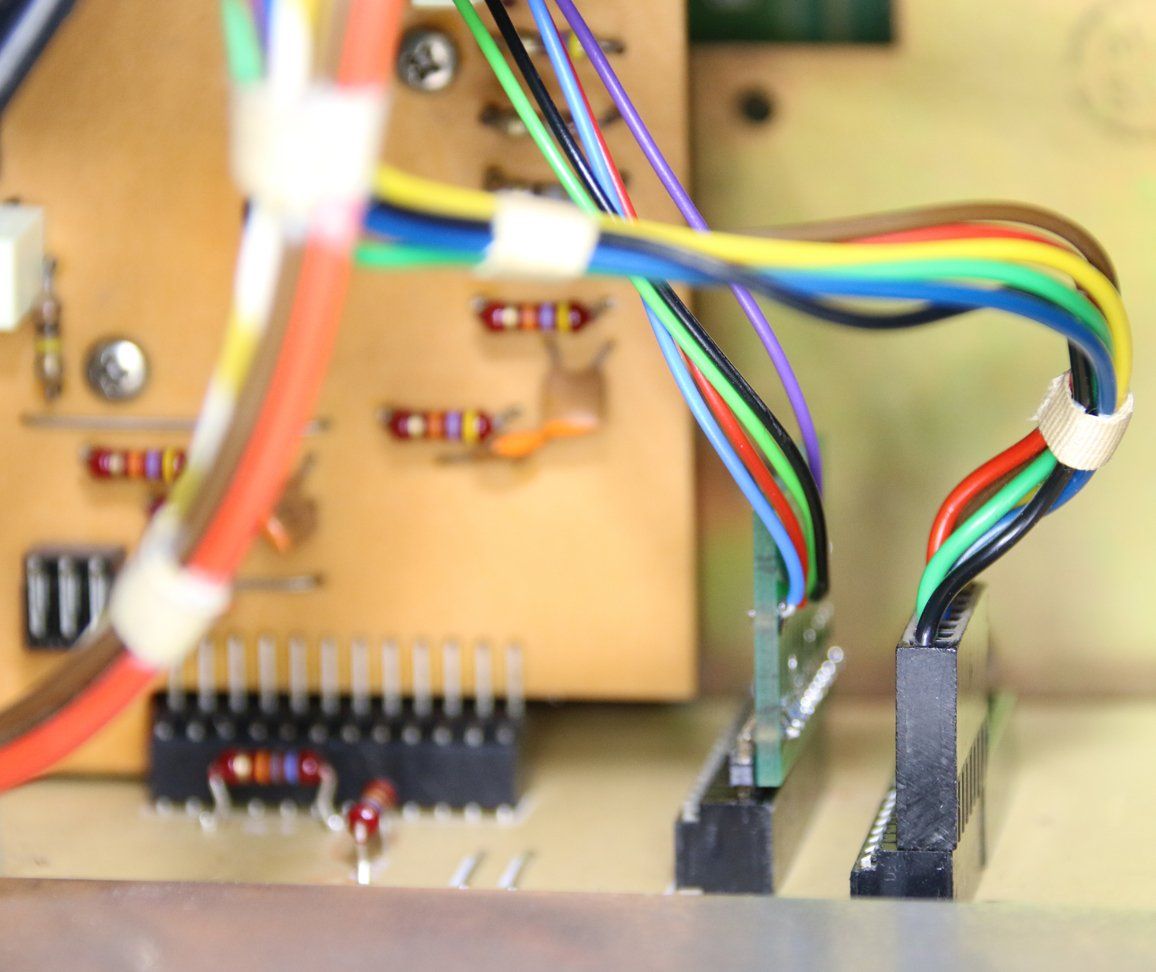

Den Steckverbinder des LED-VU-Meters in die Buchse J7 der Revox A700 stecken.
Der Stecker ist kodiert, sodass ein versehentlich falsches Einstecken ausgeschlossen ist.
Leiterplatte montieren

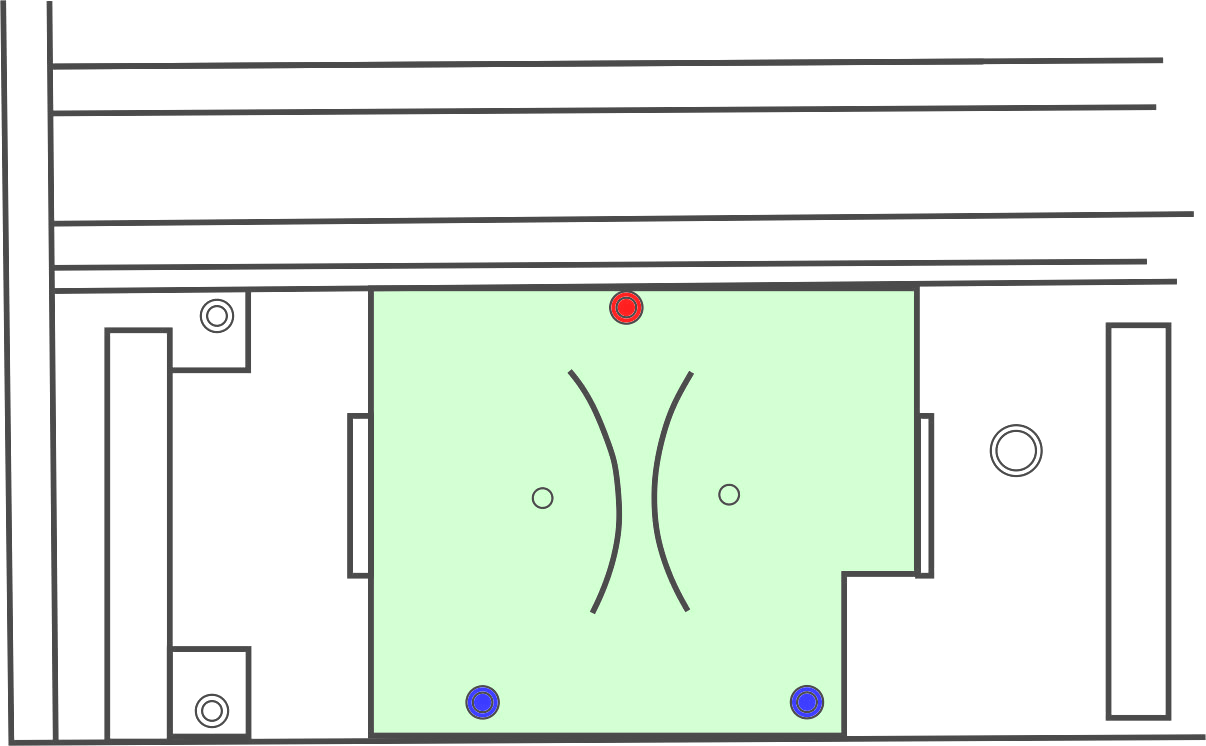

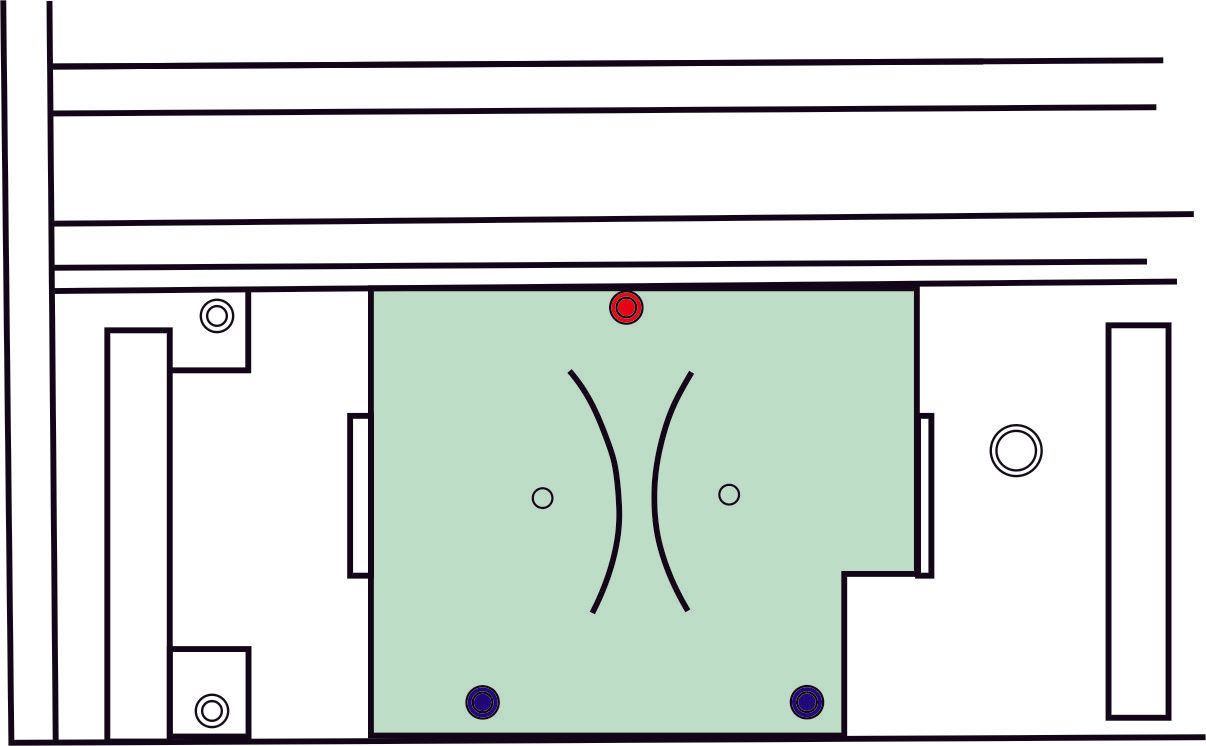

Die Leiterplatte des VU-Meters auf die drei Abstandsbolzen legen und mit den 3 Schrauben M3 x 6 befestigen. Die obere Schraube (rot gekennzeichnet) erhält eine Fächerscheibe, um guten Kontakt mit der Masse zu gewährleisten. Die zwei unteren Schrauben (blau) erhalten je eine Unterlegscheibe.
Acrylglas
Die neue Acrylglas-Scheibe wird in die Frontplatte der Revox A700 eingeklebt. Die Auflagefläche ist rundum etwa 2 mm breit – das reicht für eine sichere Verklebung vollkommen aus.
Anschließend kann die Revox A700 in umgekehrter Reihenfolge wieder vollständig zusammengebaut werden.
LED-VU-Meter in unserem Shop
hier finden Sie die digitalen VU-Meter unserem Premium-Hifi Shop:
