neue Schieberegler für alle


Revox A700 Bandmaschinen
Aufgrund vermehrter Ausfälle und Defekte der Schieberegler der Revox A700 möchten wir Ihnen unsere neu entwickelten Ersatzregler anbieten. Die originalen Potentiometer und Schieberegler sind nicht mehr erhältlich. Elektrisch und mechanisch passende Potentiometer sind ebenfalls nicht verfügbar. Wir tun alles für den Erhalt der fantastischen Maschinen - Schließlich hat "die" Krautrock-Band" Novalis damit ausgenommen!
Alte Schieberegler der Revox A700, oft defekt, Premium-Hifi

Revox A700 Regler

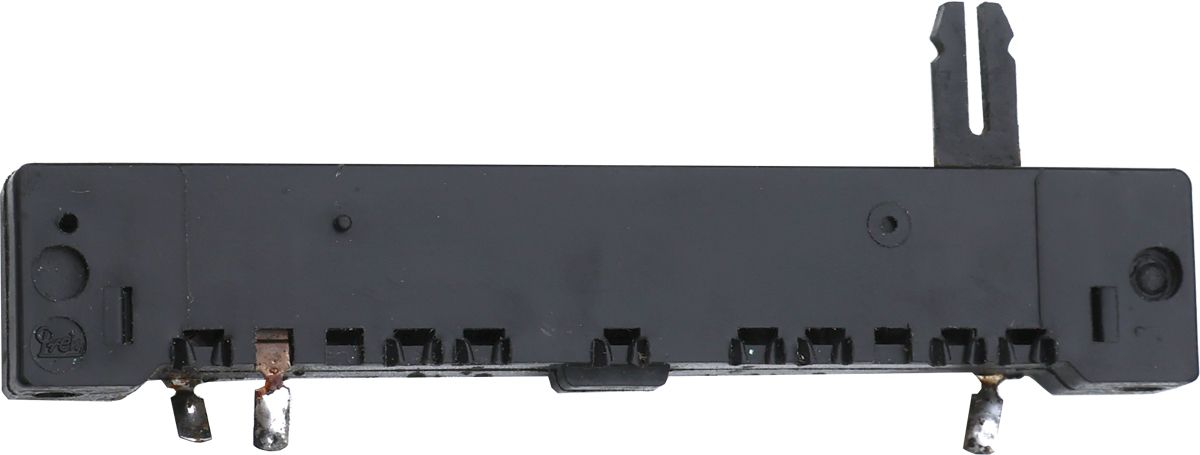

Der alte Regler weist eine beträchtliche Höhe auf und verfügt über Befestigungsbohrungen mit einem Abstand von 80 mm.
die passende Alternative zum alten Regler der Revox A700, Premium-Hifi

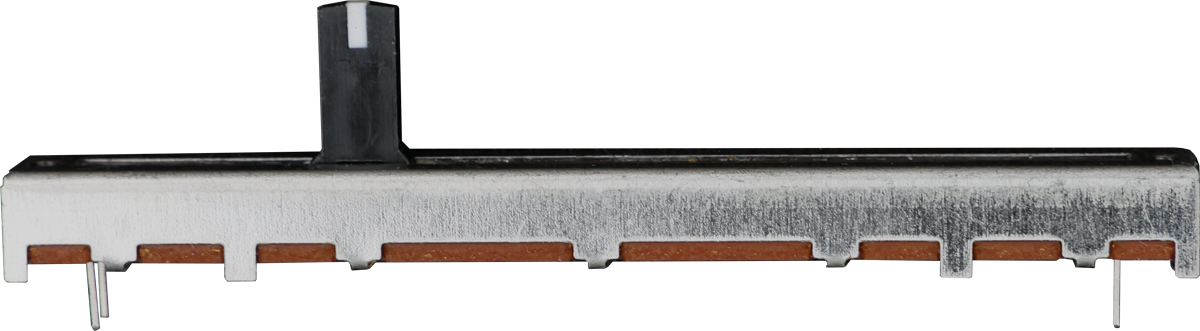

der neue Regler

weist in sämtlichen Dimensionen eine deutlich geringere Größe auf. Die Kompensation der Größenunterschiede erfolgt durch den Einsatz einer Leiterplatte sowie eines zusätzlichen Adapters.
die passende Alternative zum alten Regler der Revox A700, Premium-Hifi

Nur die Regelstrecke mit 60 mm ist gleich geblieben!

die Premium-Hifi-Lösung der neuen Revox A700 Schieberegler, Schiebepotenziometer
die Premium-Hifi-Lösung der neuen Revox A700 Schieberegler, Schiebepotenziometer

Plug & Play

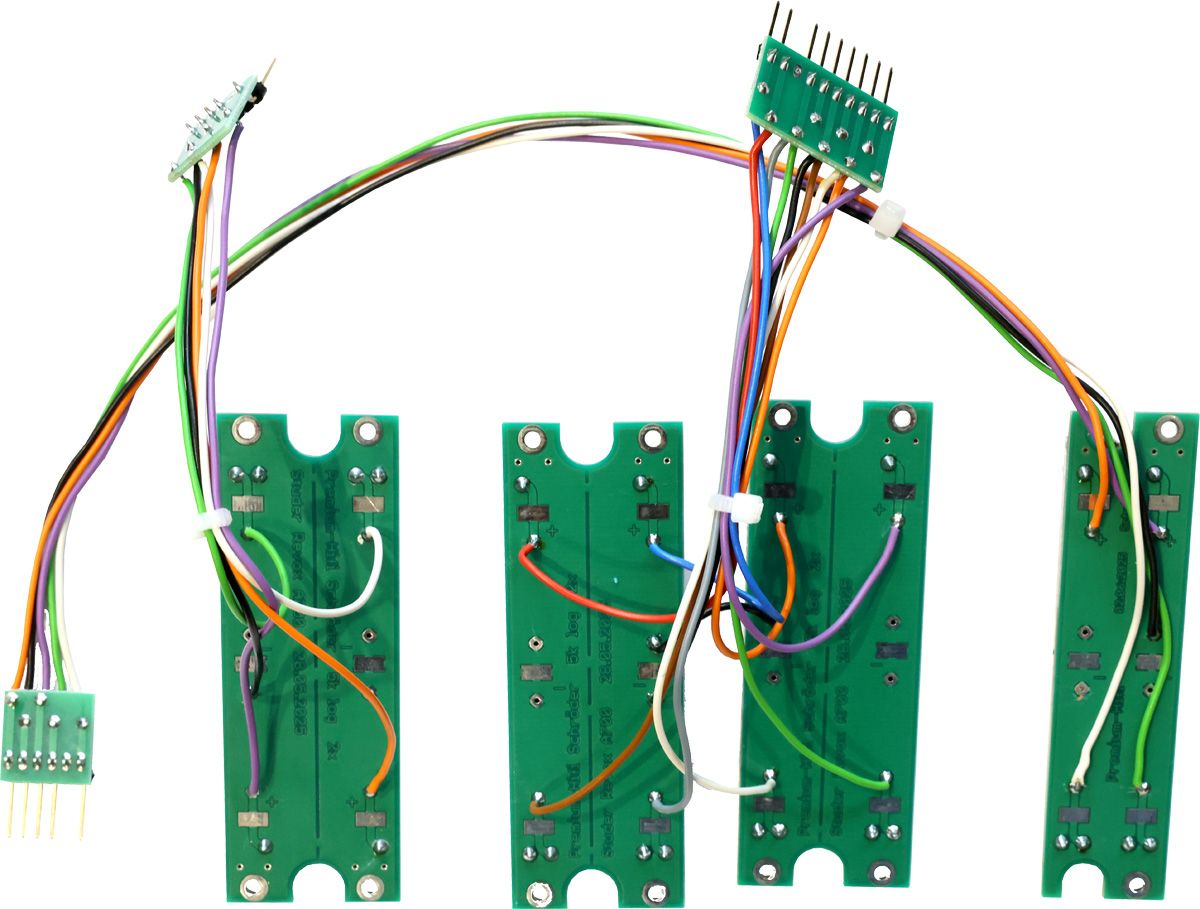

Die Steckversion ist vollständig vorkonfektioniert und für den Einbau in die Revox-A700-Bandmaschine vorbereitet. Bevor die Potenziometer zugänglich sind, sind zunächst verschiedene Arbeitsschritte erforderlich. Alles ist aber unkritisch und sehr gut machbar!
die Premium-Hifi-Lösung der neuen Revox A700 Schieberegler, Schiebepotenziometer

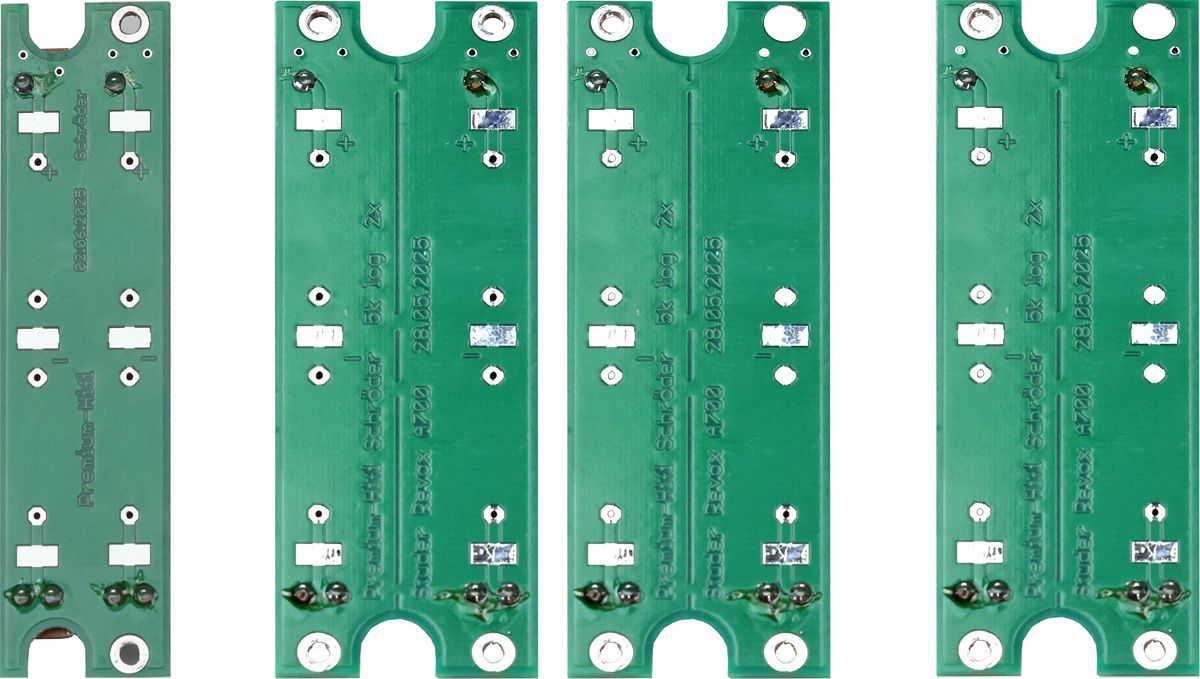

Die Lötversion

Der Aufwand, die Potenziometer zu erreichen, ist vergleichbar mit dem der Plug-and-Play-Version. Zum Anlöten der Litzen wurden großzügige Pads vorgesehen, sodass auch Personen ohne Übung die Verbindungen herstellen können.
zum Anlöten der Litzen der Revox A700 sind große Pads vorhanden, Premium-Hifi

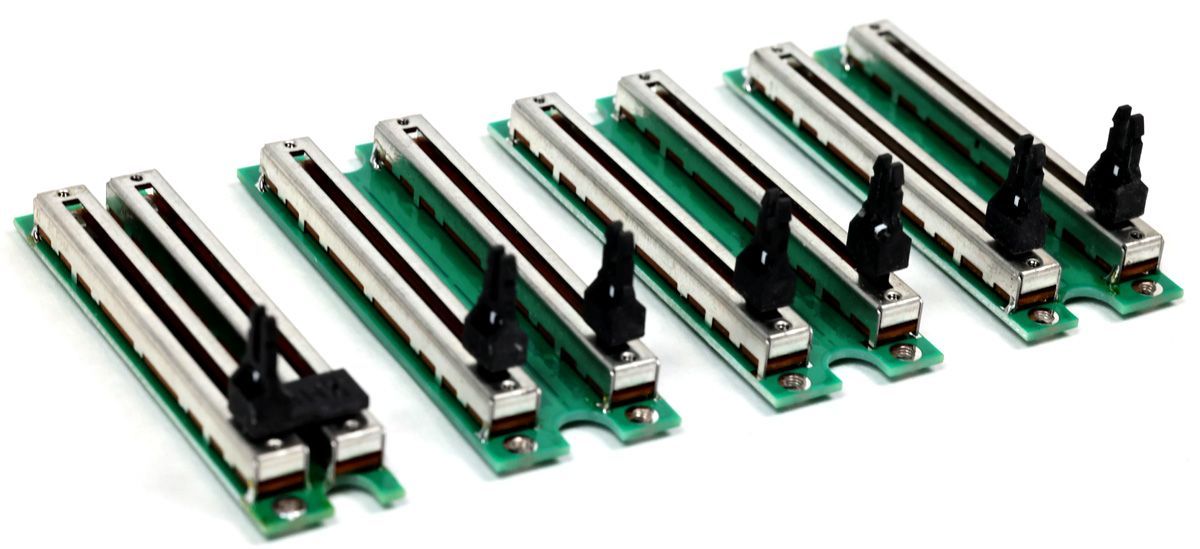

Die Adapter der Schieber vermitteln zwischen den Knöpfen der Revox A700 und der Premium-Hifi-Regler
Die Adapter der Schieber vermitteln zwischen den Knöpfen der Revox A700 und der Premium-Hifi-Regler

 Schieber

Auch die Schieber müssen adaptiert werden, damit alles passt. Die Höhe und Form sind so zu gestalten, dass sie mit den Knöpfen sowie der Position der Revox A700 übereinstimmen.
Die Adapter der Schieber vermitteln zwischen den Knöpfen der Revox A700 und der Premium-Hifi-Regler
Der Einbau in die Revox A700

Revox A700 Rückwand

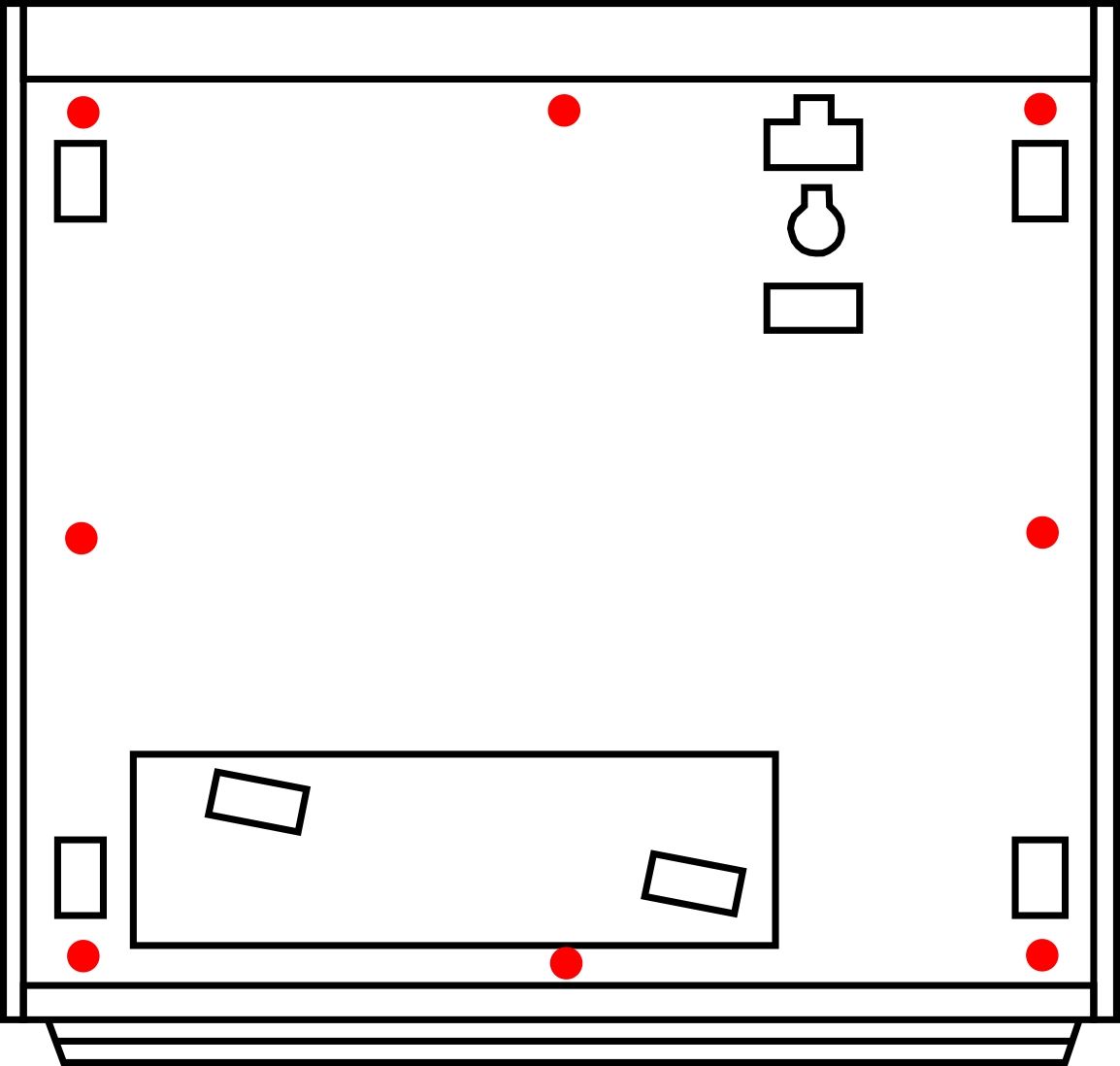

Zunächst wird die Rückwand der Revox A700 durch das Lösen von acht Schrauben entfernt. Im nächsten Schritt wird die Rückwand vorsichtig entnommen. Besondere Aufmerksamkeit ist dem Anschlussfeld und dem Netzkabel zu widmen, welche zuvor aus der Steckdose entfernt wurden.

Achtung! Herzkammerflimmern, verursacht durch einen Stromschlag, kann auch nach Ablauf von 12 Monaten noch tödlich sein. Haben Sie einen Stromschlag erlitten, so ist es dringend ratsam, unverzüglich einen Arzt aufzusuchen.
die Befestigung der Rückwand der Studer Revox A700, Premium-Hifi
Die Bodenplatte der Revox A700 mit Fußleisten, Premium-Hifi
Die Bodenplatte der Revox A700 mit Fußleisten, Premium-Hifi

 Bodenplatte

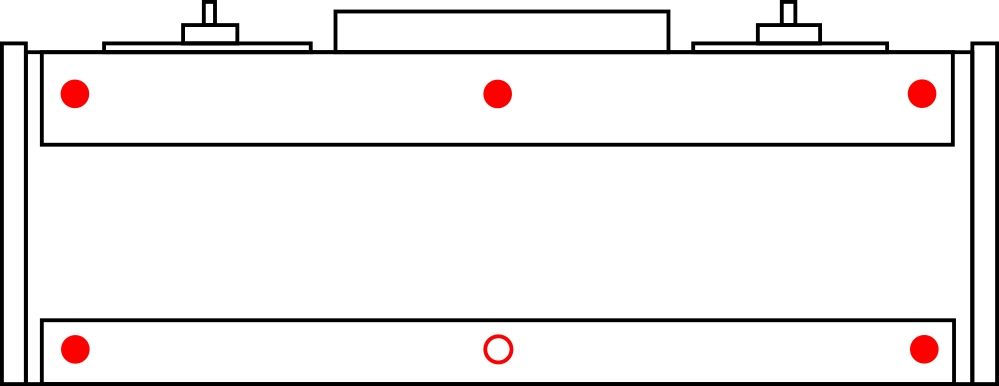

Zur Demontage der Bodenplatte ist es zunächst notwendig, die Fußleisten, die mittels sechs Schrauben fixiert sind, zu entfernen.
Die Bodenplatte der Revox A700 mit Fußleisten, Premium-Hifi

Audioeinheit

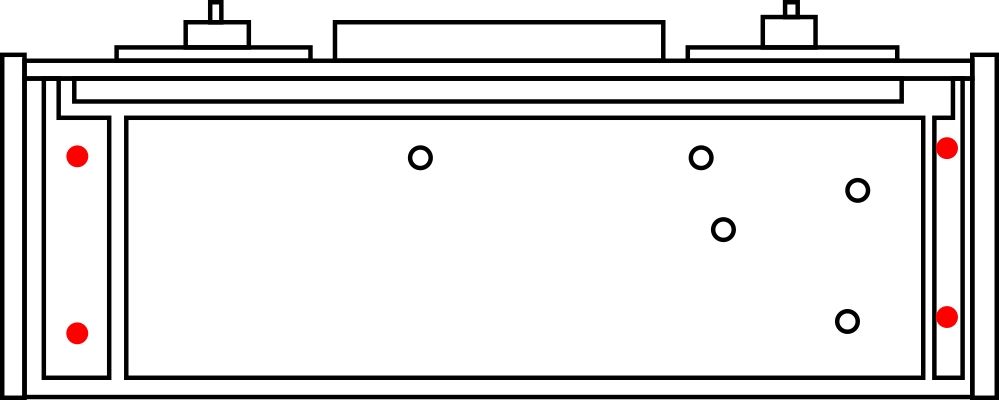

Mit vier Schrauben kann die gesamte Audioeinheit gelöst und nach vorne herausgezogen werden.
die Audioeinheit, das Mischpultteil der Revox A700, Premium-Hifi
die Audioeinheit, das Mischpultteil der Revox A700, Premium-Hifi
Nur 3 Kabel für die Verbindung der Audioeinheit und der Bandmaschine Revox A700, Premium-Hifi
Nur 3 Kabel für die Verbindung der Audioeinheit und der Bandmaschine Revox A700, Premium-Hifi

3 Steckverbindungen

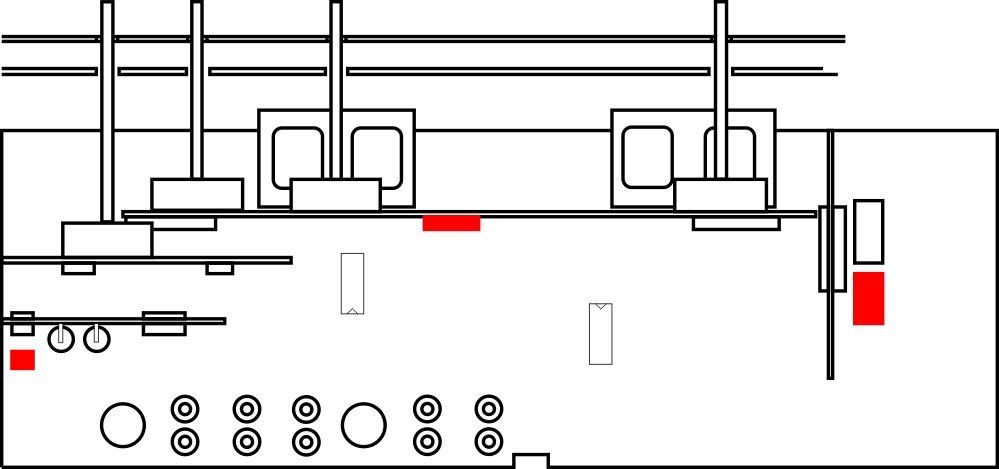

Mit nur 3 Steckverbindungen ist die komplette Audioeinheit mit der Revox A700 verbunden.
Nur 3 Kabel für die Verbindung der Audioeinheit und der Bandmaschine Revox A700, Premium-Hifi

Fronteinheit

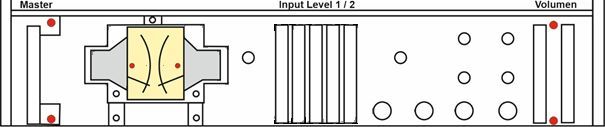

mit 4 Schrauben lässt sich dann die Front Chassis von der Audio-Einheit losschrauben
Frontchassis der Revox A700 mit Aufnahme der VU-Meter und der Schieberegler, Premium-Hifi
Frontchassis der Revox A700 mit Aufnahme der VU-Meter und der Schieberegler, Premium-Hifi
Einbau der Schieberegler

 in die Revox A700


Vier paar Schieregler der Revox A700 auf 4 Leiterplatten von Premium-Hifi
Rückansicht Studer Revox A77, Premium-Hifi

Lötversion

Hier kann man einen Regler nach den Anderen austauschen, die vorhandene Litzen nach Plan umlöten und die neuen Platinen verschrauben.
Vier Leiterplatten der Premium-Hifi Schieberegler mit Verdrahtung für Revox A700

Plug & Play

Hier ist es noch einfacher. Nur die alten Potis losschrauben und durch die neuen Platinen ersetzen. Für die Verlegung der Litzen des Record-Master-Reglers sollte die Schirmplatte des VU-Meter gelöst werden. Alle Verschraubungen unbedingt mit den mitgelieferten Kunststoff-Unterlegscheiben versehen. Nur so ist die Höhe korrekt und es gibt keine Kurzschlüsse!
Vier Leiterplatten der Premium-Hifi Schieberegler mit Verdrahtung für Revox A700
Die neue Schieberegler

finden Sie in beide Versionen in unserem Shop
