Ersatzteile
für alle Revox

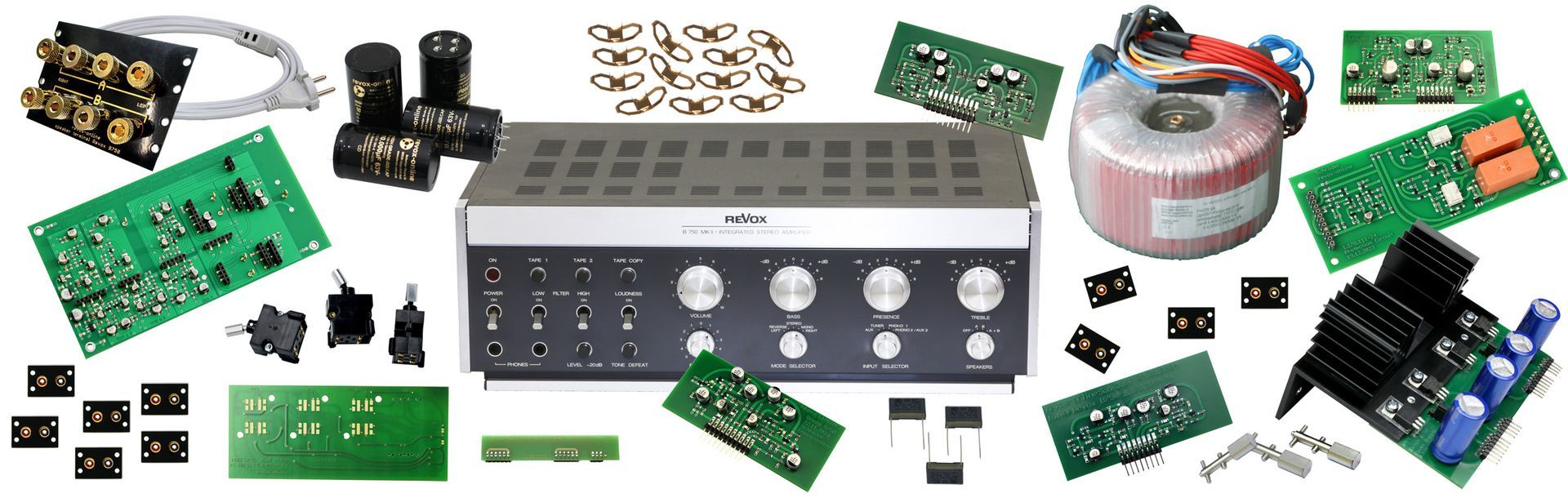

B750 und B750 MK II Verstärker
B750 und B750 MK II Verstärker
Auch hier wird die Liste der Ersatzteile länger und länger! Auch hier ziehen wir die Ersatz- und Zubehörteile, die für alle Revox-B750-Vollverstärker sind, zusammen.
Eigenproduktionen
Hochwertige Ersatzteile, Zubehör und Leiterplatten von uns entwickelt und gefertigt

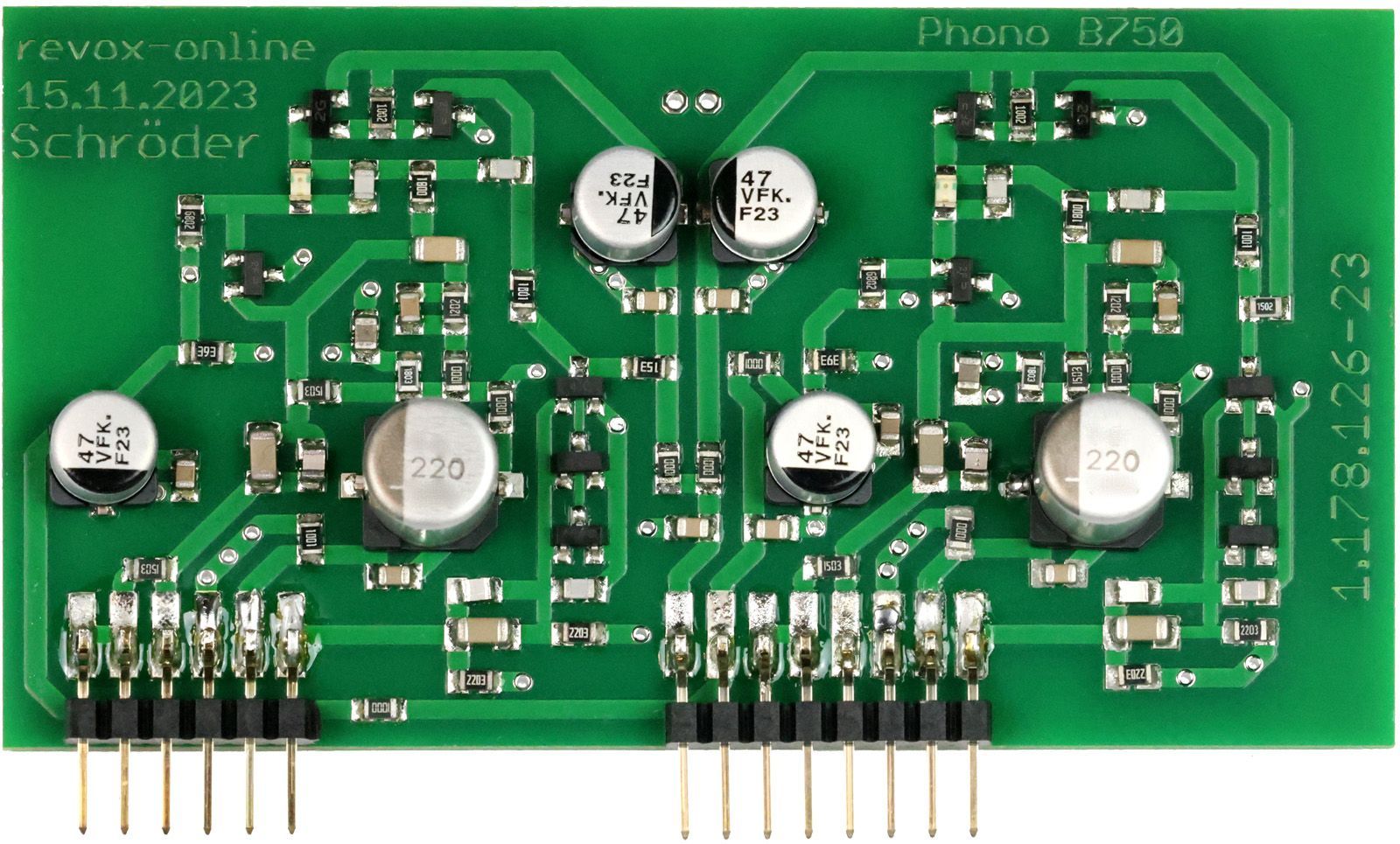

Phono Amplifier
viele Optimierungen, die weit über den Standard im Audiobereich hinausgehen, sind hier eingeflossen. Pufferung und Kanaltrennung der Spannung, verzicht auf Elkos, Bypasskondensatoren, Folienkondensatoren im Signalweg und so weiter. Die Schaltung ist Revox, die Optimierungen sind Premium-Hifi

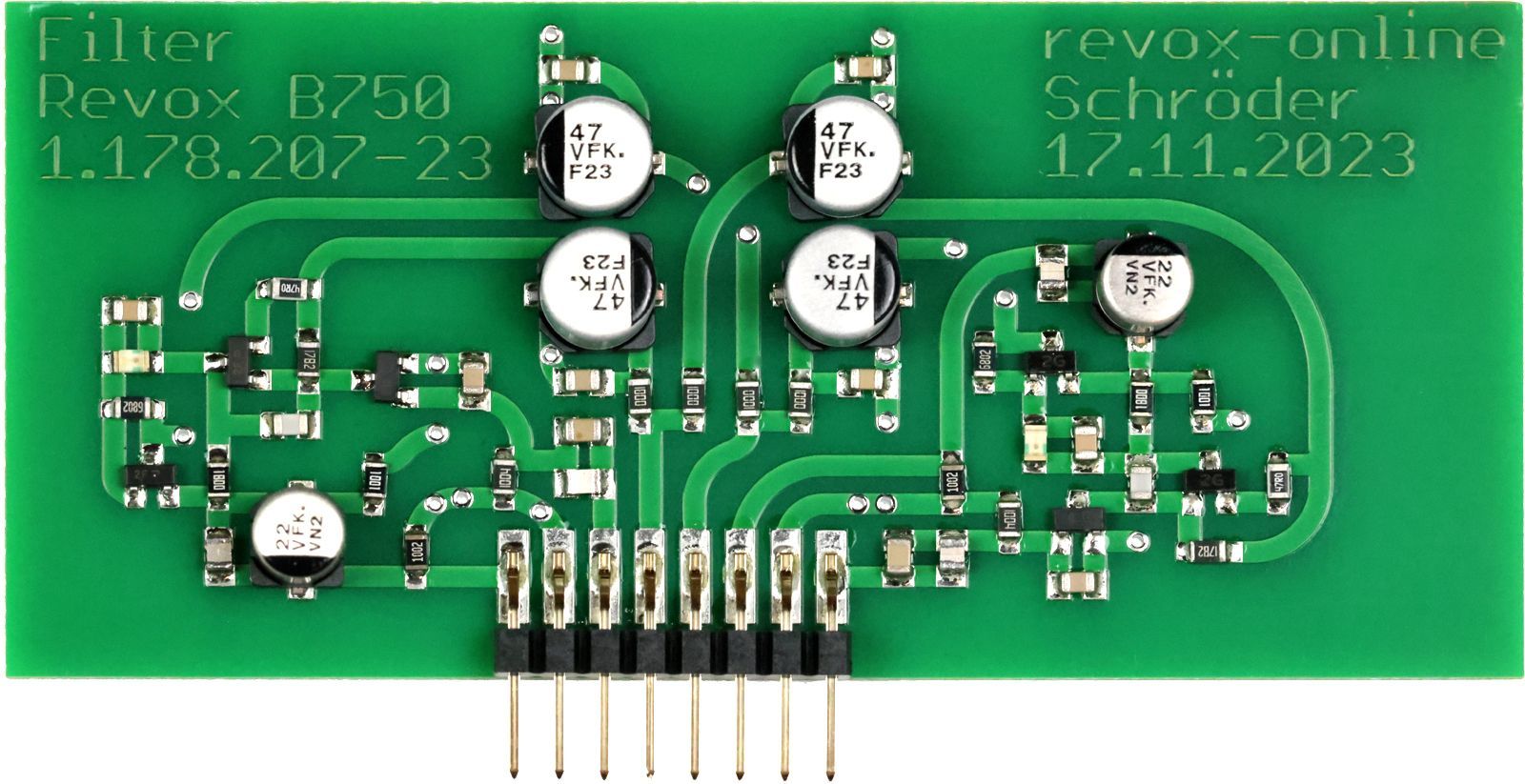

Filter Amplifier
Alle Spannungen werden über RC-Glieder für beide Kanäle getennt gefiltert, LEDs statt 2 Dioden, breite Leiterbahnen, hochwertige 2%ige Folienkondensatoren, da wo es drauf ankommt!

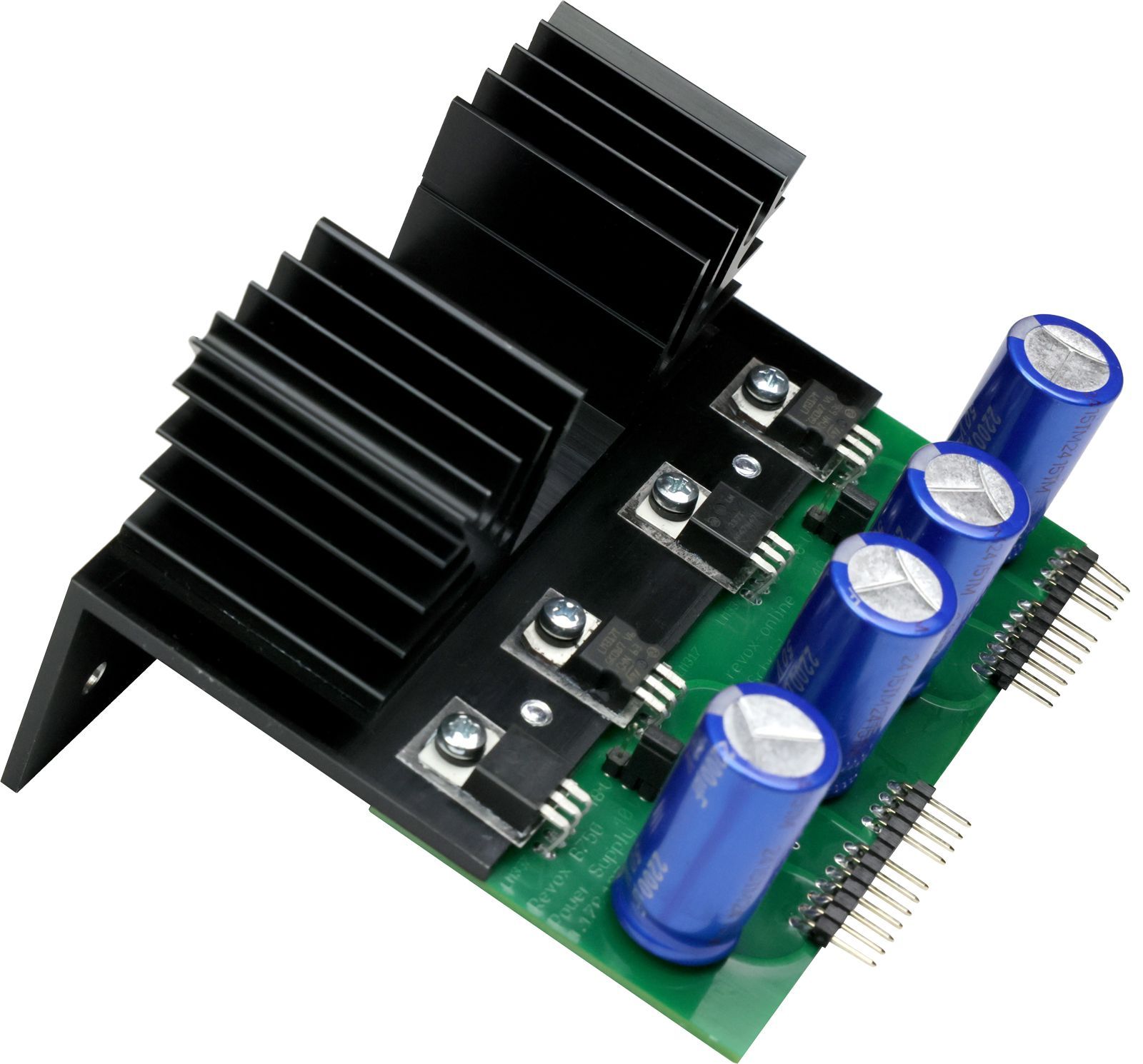

Netzteilplatine
für alle Revox B750 und B750 MK II mit längerem Kühlwinkel und zusätzlichem Kühlkörper. Mit stehenden Ladekondensatoren und aktuelle Spannungsregler. Die Schaltung wurde nach audiophilen Gesichtspunkten optimiert. Viele zusätzliche Kondensatoren filtern sämtliche Störungen heraus und beruhigen die Spannungsversorgung der Audioelektronik. Auch hier sind die Leiterbahnen besonders breit und 70 µm dick! Über Jumper sind die Ausgangsspannungen mit 40 V oder 48 V einstellbar.

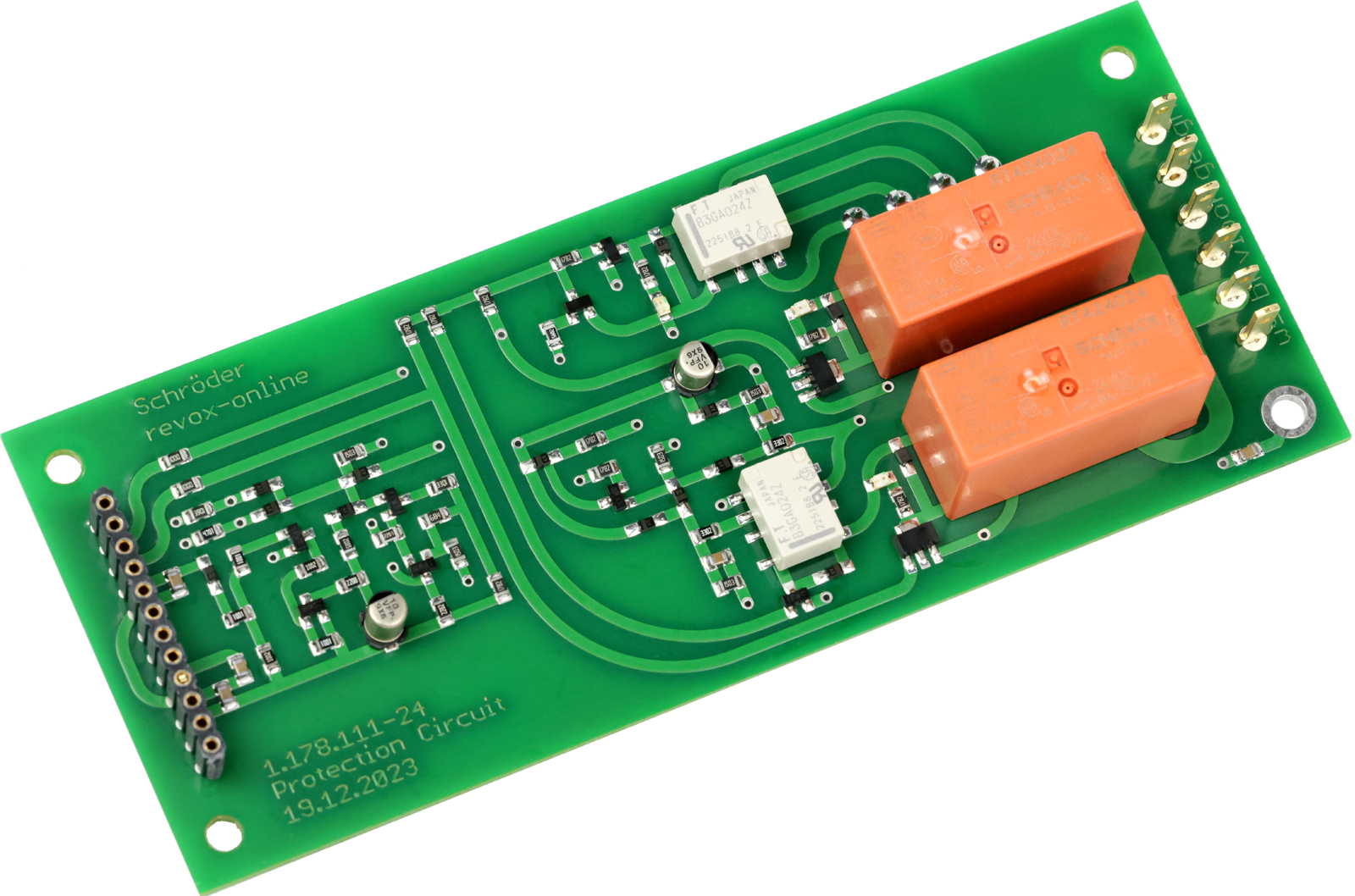

Protection Circuit
mit zusätzlichem Relais und Klemmleiste für den Pre-Amp Ausgang. Drei LEDs zeigen die Breitschaft und die Lautsprecherwahl (A oder / und B) an. Auch hier werden die NTCs der Endstufen überwacht, die +/- Gleichspannung am Lautsprecherausgang sowie die Betriebsspannungen +20 V, -20 V und -10 V
Balance Amplifier
Den Aufwand, den wir für die Filterung der Betriebsspannung aufwenden, ist enorm. Bei jeder dieser Verstäker-Pufferplatinen werden vier zusätzliche Elkos mit deren Bypässe und vier Widerstände für die RC-Filterung benötigt.

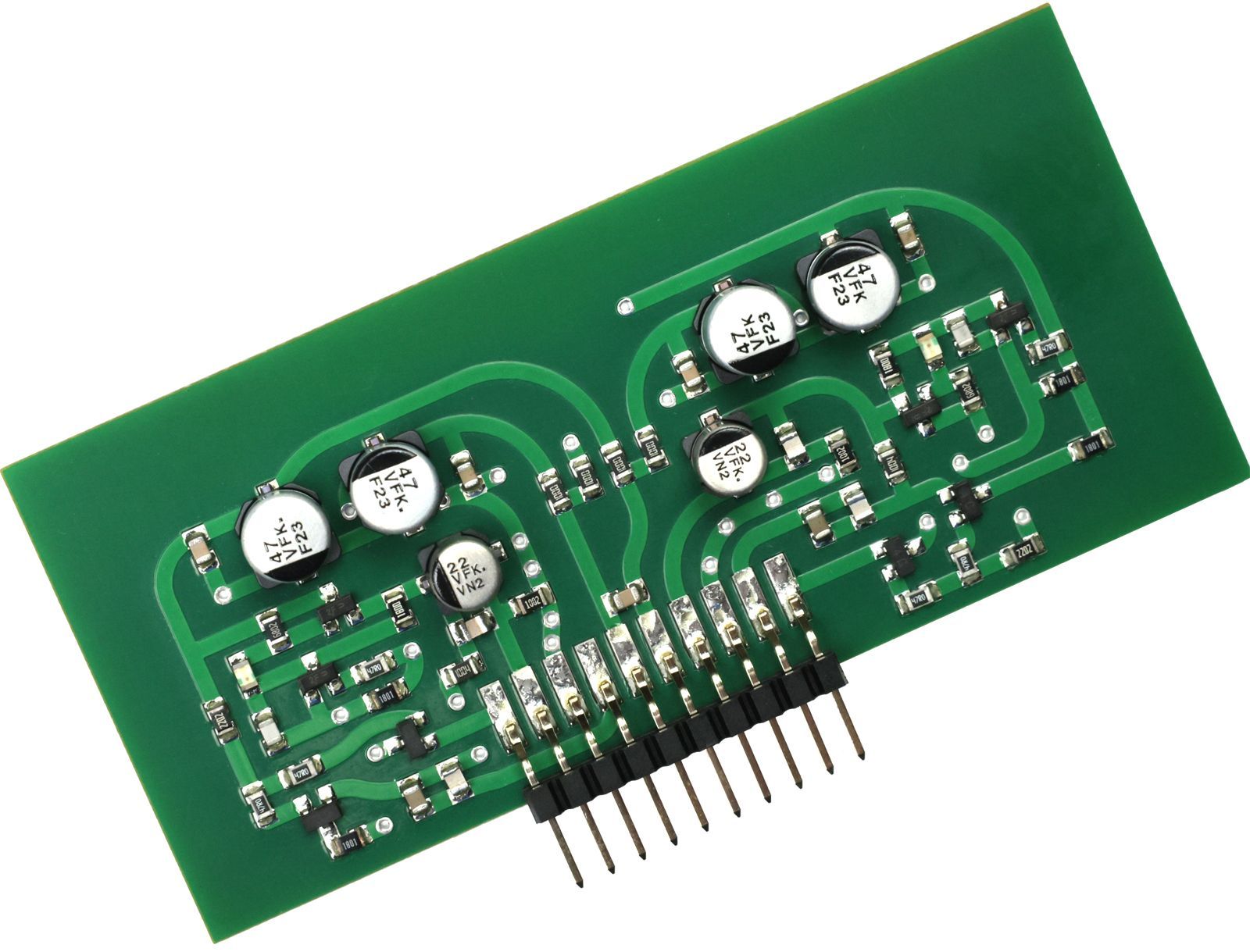

Tone Control
Auch hier sind vier kleine 47 µF große Elkos als Pufferkondensatoren mit deren Widerstände und Bypässe verbaut. Schaltungstechnisch ist es zu 100% Revox B750 geblieben. Wo es drauf ankommt, im Signalweg setzen wir engtolerante Folienkondensatoren ein.

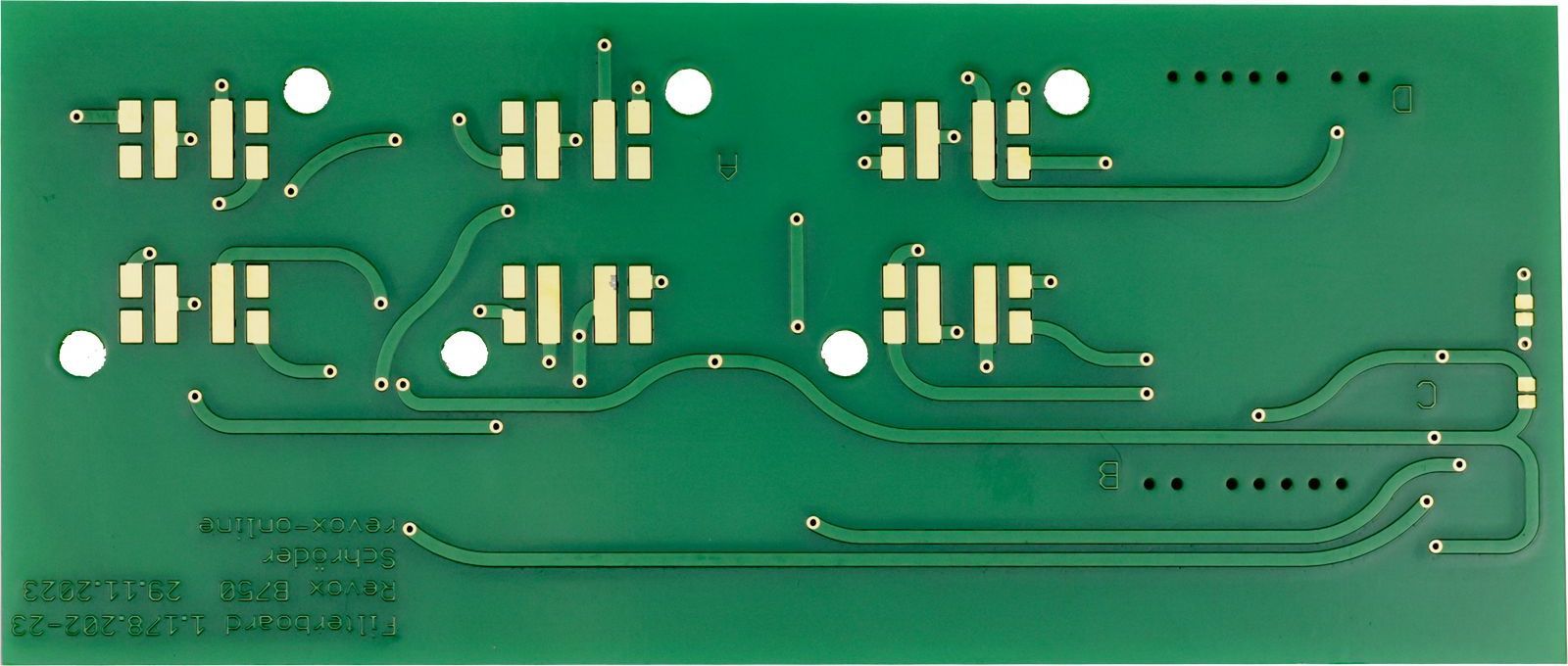

Filterboard
Hier sind sicherlich die neue Kontakte der drei Kippschalter zu nennen. Aber auch die frequenzbestimmenden Kondensatoren der Filterschaltungen sind alle hochwertige Folienkondensatoren mit nur 2 % toleranz. Auch hier sind die Leiterbahnen besonders breit, rund verlegt und 70 µm dick! Natürlich passt alles 1 zu 1. Die Schaltung ist Revox, die Optimierungen sind Premium-Hifi
Abstandserweiterung RCA
Mit dieser Abstandserweiterung der Cinchbuchsen können Sie alle hochwertige Kabel namhafter Hersteller an diverse Revox-Geräte verwenden. Nur die originalen Premium-Hifi Erweiterung verfügt über 15 mm Abstand! Was nützen Ihnen 13 mm Abstand und Sie doch wieder stark eingeschränkt sind?

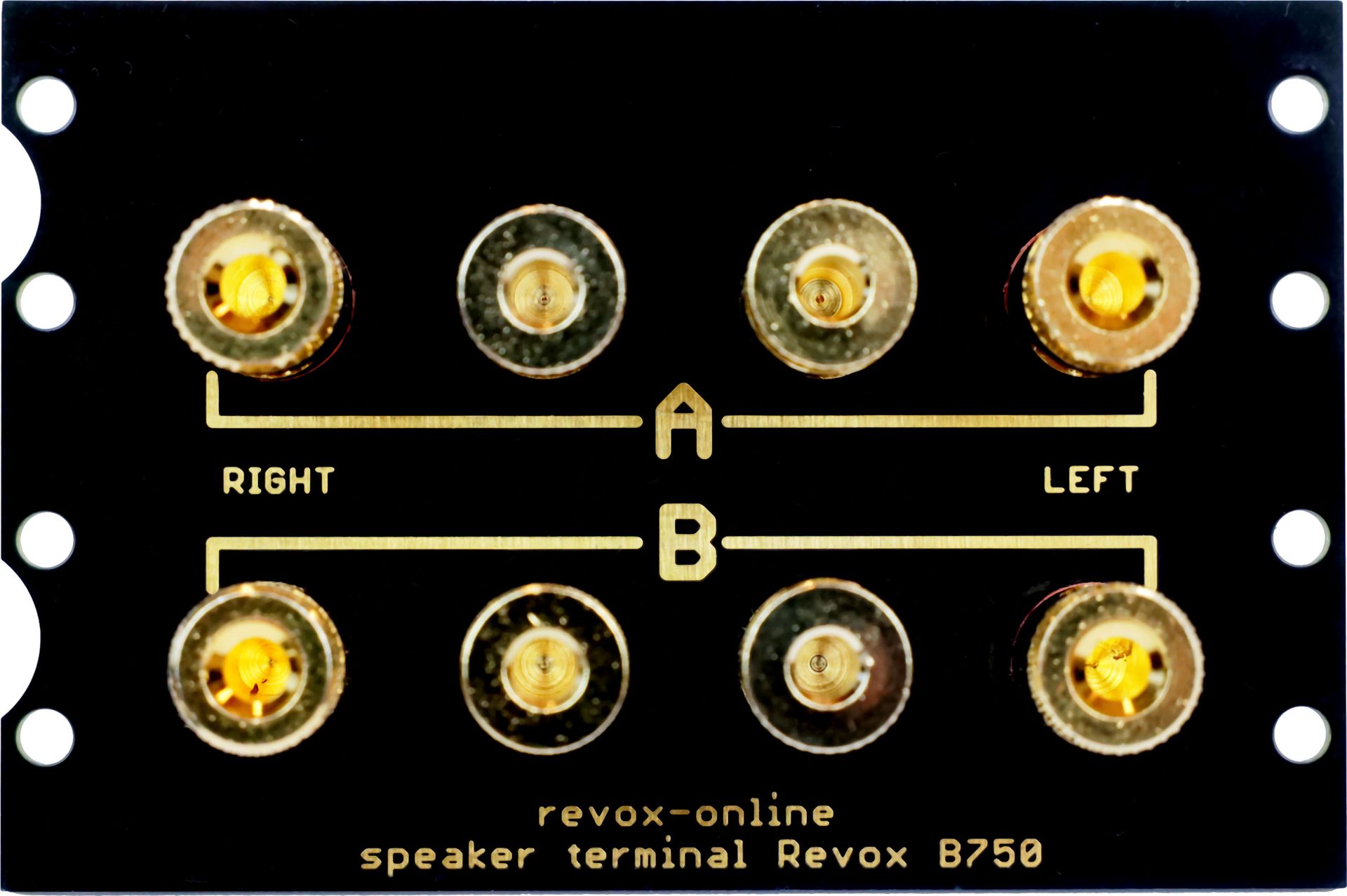

Lausprecher Polklemmen
Nagelneue Polklemmen für alle Revox B750 Lautsprecheranschlüsse (A und B). Durch den großen Abstand zwischen den Anschlüssen ist es Ihnen möglich, die Litzen direkt zu klemmen. Sie können aber auch die Anschlüsse über die 4 mm Bananas ohne Kurzschlussgefahr stecken.
Alles andere macht keinen Sinn!
Speziell für uns gefertigte Ersatzteile
Nach unseren eigenen hohen Standards speziell gefertigte Ersatzteile

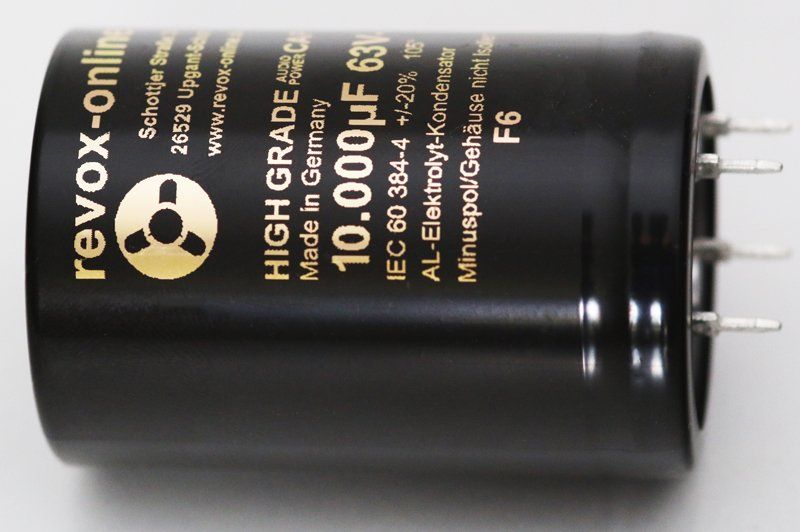

10.000µF 63V
Ladekondensatoren, Siebkondensatoren für die Geräte Revox A722, B750, B780, C270 und Studer A807, B67 und so weiter in bester Qualität aus deutscher Fertigung. Natürlich passen die Kondensatoren mechanisch (4 Pin, Abmessung) als auch elektrisch zu 100%. Wenn Ihnen GUT nicht GUT genug ist!
HIGH GRADE Audio/Power
CAP

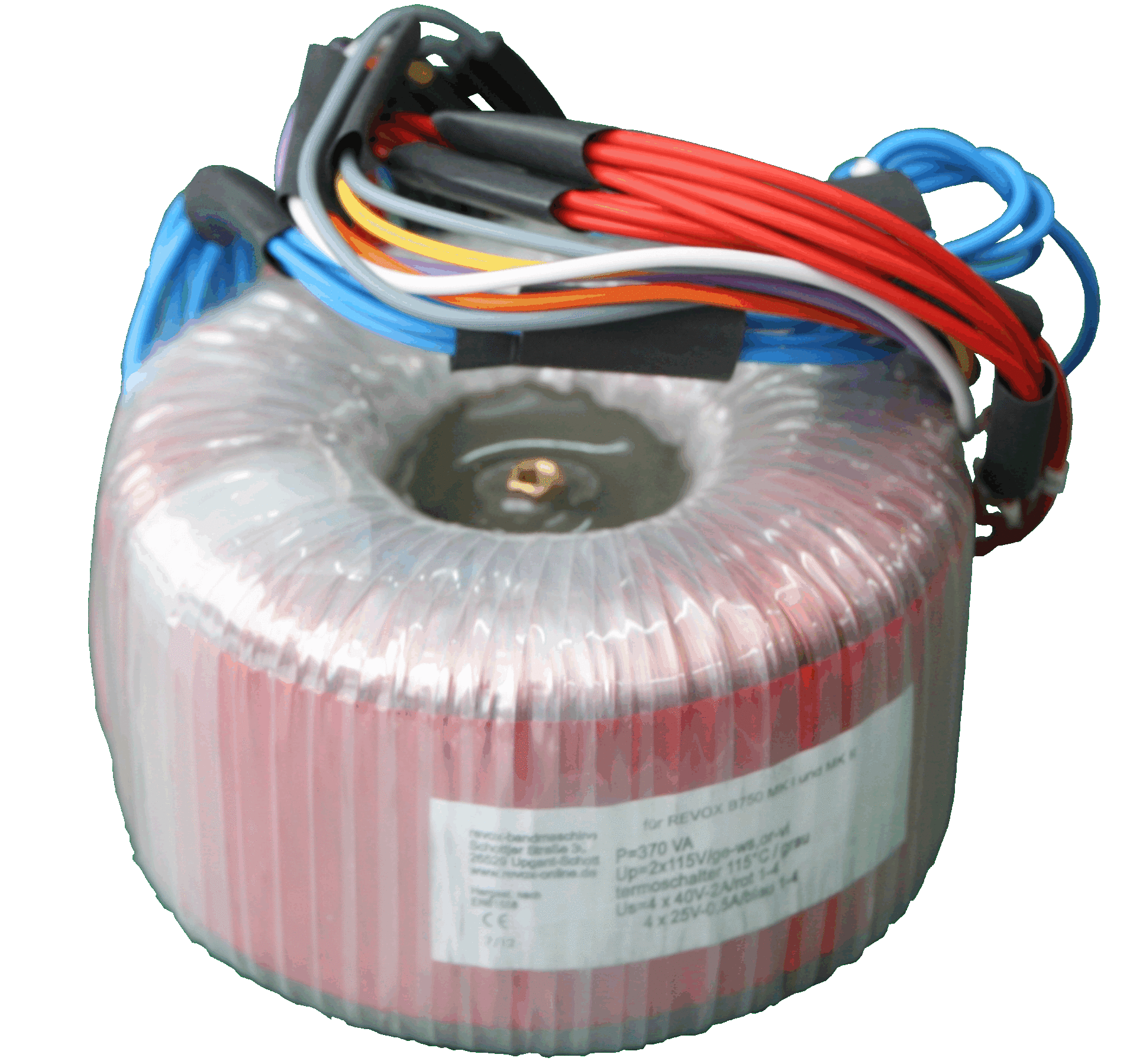

Ringkerntrafo 370 VA
weitere Infos
Die Trafos sind von uns vorkonfektioniert und in Gruppen zusammengefasst. Die Litzen der Endstufen (rot) sind mit 2,8 mm x 0,8 mm Flachstecker versehen. Wir fertigen die Trafos nach der aktuell gültigen EU-Norm EN 61558. Die Trafos sind CE-Conform! Arbeiten Sie äußerst vorsichtig und konzentriert und lassen Sie die Arbeiten von einem Fachmann kontrollieren.
230 Vac / 115 Vac können tödlich sein!
Wir übernehmen keine Haftung Ihrer Arbeiten!

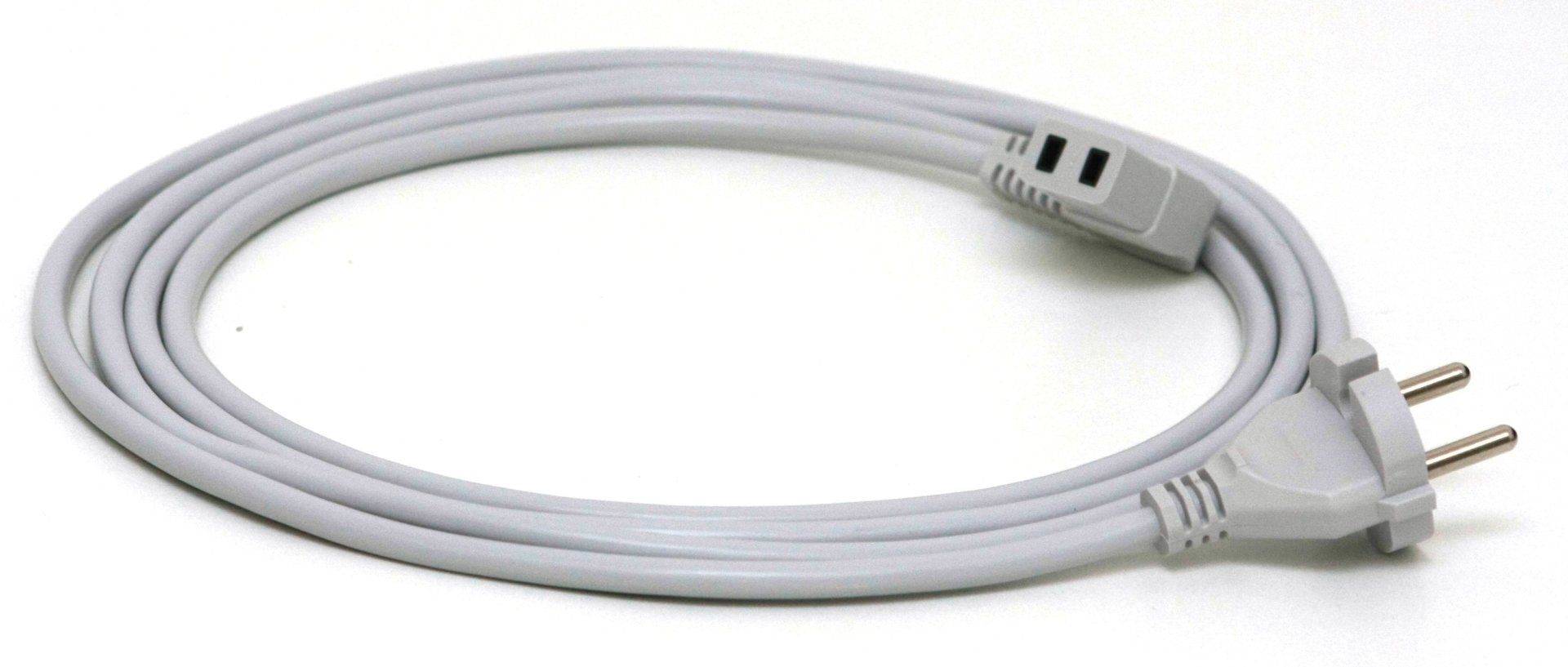

Netzkabel
Auch spezielle zweipolige Netzkabel lassen wir uns fertigen! 2,50 m lang, grau, Stecker abgewinkelt

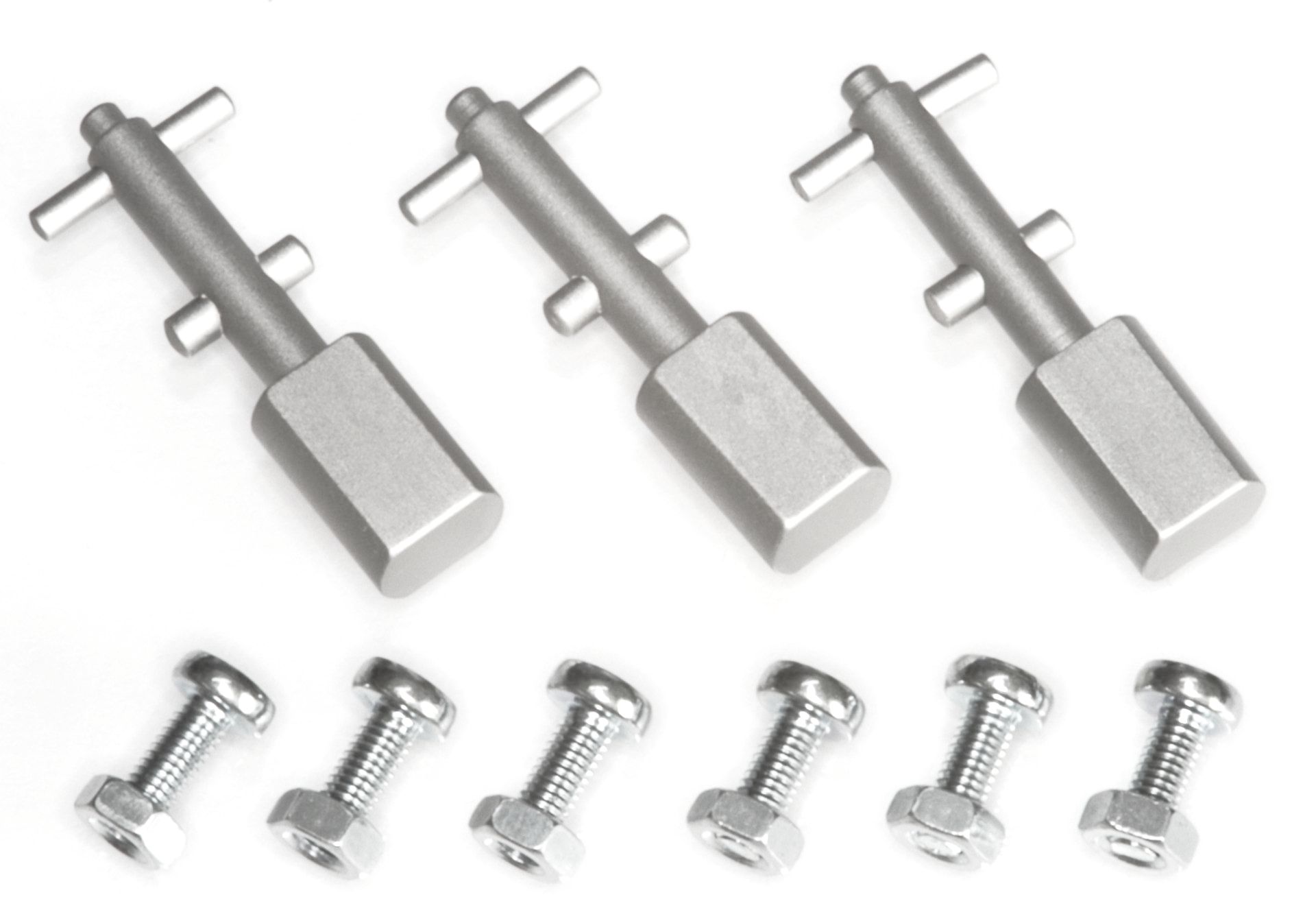

Kippschalterhebel
Die Schwachstellen der Kippschalter sind die Kunststoffhebel. Nachdem es keine neuen Schalter mehr gab, haben wir sofort mit der Entwicklung und Fertigung dieses Ersatzteils begonnen.
Premium-Hifi-Shop
Diese und noch viele weitere hochwertige Ersatzteile erhalten Sie in unserem Premium-Hifi-Shop
