neue Laufwerksteuerung für
Revox A77 MK I bis MK IV
Die Revox A77 neue gedacht!
Die neue Laufwerksteuerung für die Revox B77 war ein voller Erfolg – jetzt kommt die A77 dran.
Mit unserer neuen Laufwerksteuerung erhält Ihre Revox A77 ein deutliches Plus an Komfort und Zuverlässigkeit: intuitive Play-Logik, motorische Bremse, Einschaltverzögerung zum Schutz der Elektronik, spürbar reduzierter Stromverbrauch und ein optimierter Bandzug für schonenden Bandtransport.
So klingt Ihre Revox A77 nicht nur wie am ersten Tag – sie lässt sich auch noch besser bedienen.
Das bekommen Sie mit unserer neuen Laufwerksteuerung:
- Eine aktuelle, zukunftssichere Elektronik mit minimalem Stromverbrauch (max. 22 mA)
- Ein intuitives Bedienkonzept mit Play-Memory, der Befehl bleibt bis zum Stillstand des Bandes erhalten und wird danach ausgeführt.
- Schnelles, dennoch bandschonendes Abbremsen des Laufwerks
- Einen perfekt abgestimmten Bandzug durch automatische Berücksichtigung von Geräteversion und Bandgeschwindigkeit
Die Vorteile auf einen Blick“
- Intuitive, moderne Play-Logik für komfortable Bedienung
- Motorische Bremse für präzises, materialschonendes Stoppen
- Einschaltverzögerung zum Schutz der Elektronik und Lautsprecher
- Deutlich geringerer Stromverbrauch im Vergleich zur Originalsteuerung
- Optimierter Bandzug für schonenden Bandtransport und gleichmäßigen Lauf
- Zukunftssichere Technik für eine langlebige und zuverlässige Revox A77
für alle Revox A77
Bei der Entwicklung war uns besonders wichtig, dass alle Anschlüsse an ihrer gewohnten Position bleiben.
Die originale Laufwerksteuerung der Revox A77 verfügt über 26 Flachstecker-Anschlüsse – die neue Steuerung bringt 8 zusätzliche Flachstecker und 4 Litzen mit. Das ist zwar mehr als klassisches „Plug & Play“, aber: Es ist kein einziges Lötarbeiten erforderlich.
Wenn Sie Ihre Revox A77 öffnen können, können Sie auch die neue Laufwerksteuerung selbst einbauen.
Bandbewegungssensor
Zur Realisierung des neuen Bedienkonzepts ist die präzise Erfassung der Bandbewegung erforderlich.
zweigeteile Platine
Um den Bewegungssensor mechanisch optimal und ohne provisorische Befestigung in die Bandmaschine integrieren zu können, wurde die Leiterplatte des Bandbewegungssensors in zwei Segmente aufgeteilt. Dadurch bleibt der notwendige Abstand zwischen Motor und Sensor gewahrt und die Baugruppe fügt sich präzise in den vorhandenen Bauraum ein.

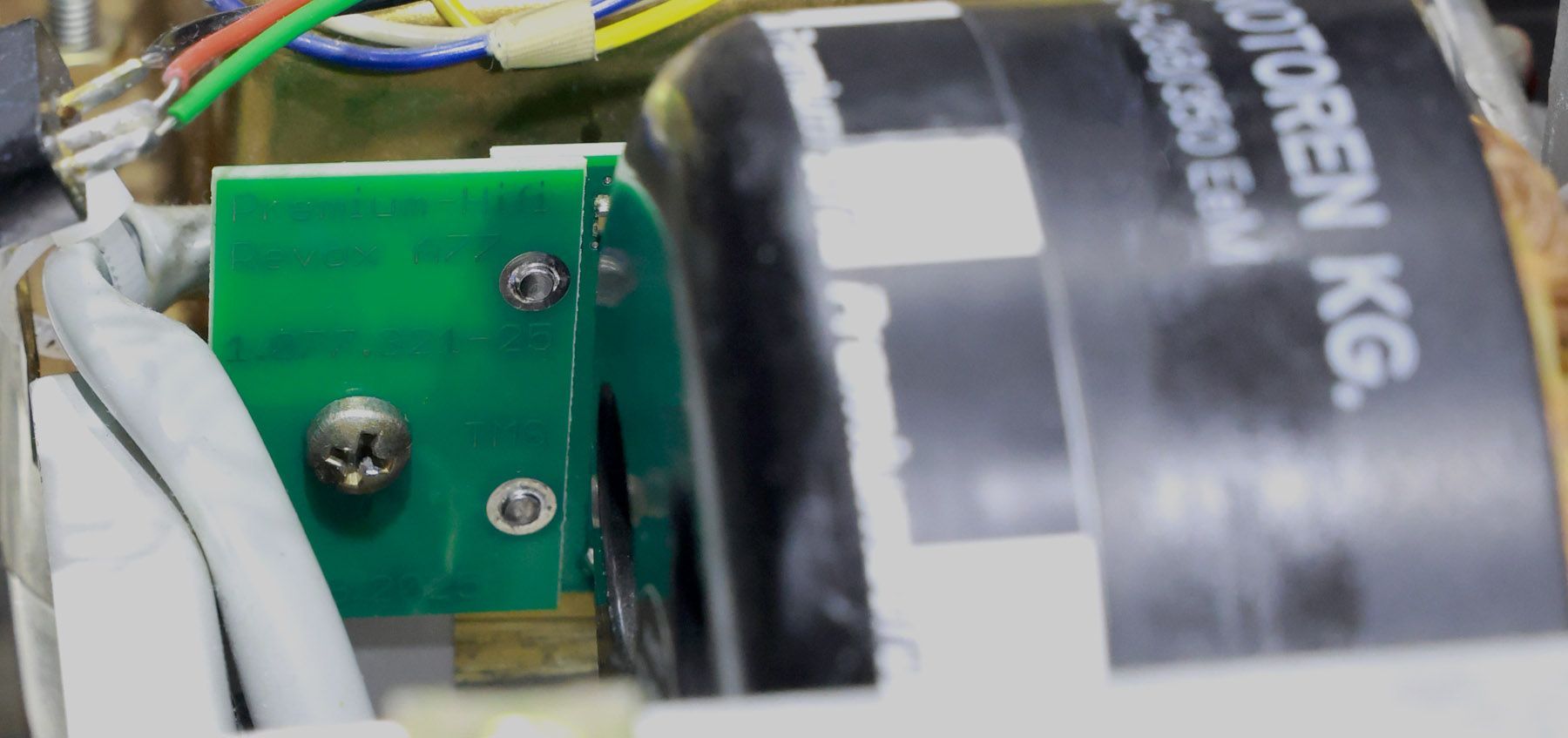

Schraube lösen, den Sensor zwischen Motor und Trafo einschieben, bis die Montagebohrungen fluchten, anschließend wieder verschrauben.
verbesserte Kühlung
Wenn es nach der Montage so aussieht und die Flachkabel nach unten geführt ist, ist alles in Ordnung. Die Kontrastfolie sieht auch besser aus als Striche auf dem Motor zu zeichnen.
Halbleiter-Relais
Die Ansteuerung der drei Motoren der Revox A77 ist identisch mit der Ansteuerung der Revox B77. 4 SSRs steuern die drei Motoren an, Ein weiterer SSR überbrückt beii bedarf den Lastwiederstand (Play und Record).
verbesserte Kühlung
Damit sich die Wärme nicht unter der Leiterplatte staut, haben wir von Premium-Hifi 28 zusätzliche Bohrungen um den Kühlkörper vorgesehen. Es sind nur Kleinigkeiten, aber daran erkennt man, wer sich Gedanken macht! Für uns ist so was selbstverständlich! Natürlich ohne die Leiterplatte zu schwächen!
hängend montiert
Die Tonmotorsteuerung wird hängend montiert. Deshalb haben wir die Leiterplatte um den Kühlkörper mit 28 zusätzliche Bohrungen versehen. Damit kann die warme Luft nach oben entweichen. Der Kühlkörper ist, sagen wir mal, gut dimensioniert.
ein paar Graphen

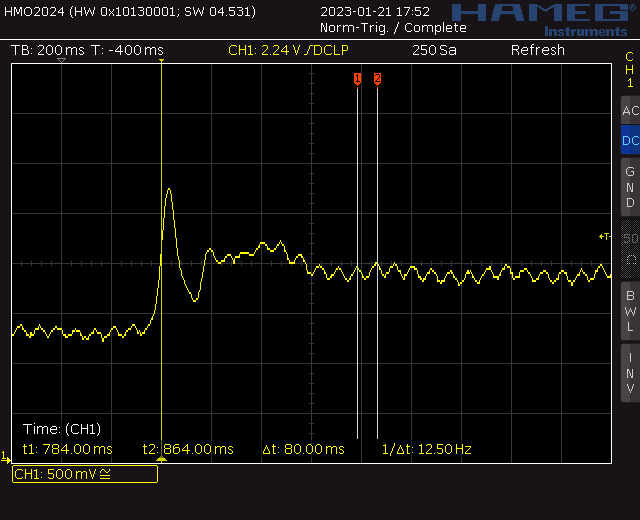

Play-Start 19 cm/s
Wir werden die Graphen nicht weiter kommentieren.
Bei 19 cm/s gibt es einen größeren Überschwinger als bei 9,5 cm/s. Der Überschwinger ist aber immer noch sehr viel kleiner wie beim Original, sehr viel!
Ja, das Regelverhalten ist identisch der Revox B77
Play-Sart 9,5 cm/s
Dennoch ist die Regelung sehr schnell und viel schneller als beim Original. Ist die Regelung eingerastet, wird Ihnen dies durch die gelbe Sync-LED angezeigt.
Den Überschwinger können Sie auch an das kurze Aufleuchten des Sync-LEDs erkennen.
Drehzahländerung
Sieht gut aus, aber sagen tut einem das nichts!
Es nützt auch nichts, wenn wir Ihnen sagen, das ist das Signal PLL1 und PLL4.
Nur so viel, die Regelung arbeitet sehr sauber und sehr schnell und die Genauigkeit ist genial!
Austausch der Capstanregelung
Revox A77 MK I - MK IV
Gerät ausbauen
Die vier hinteren Gehäuseschrauben lösen und den Blindstecker bzw. die Fernbedienung sowie das Netzkabel abziehen. Das Gehäuse vorsichtig nach vorne aus dem Gehäuse ziehen.
Aber Achtung! Das Chassis kann ganz schön im Gehäuse klemmen! Hier braucht man viel geduld! Dennoch niemals das Gerät auf die Front legen!
ACHTUNG! Auch wenn man gezwungen wird, den Netzstecker abzuziehen. Lassen Sie den Stecker auch danach weg!
115 Vac / 230 Vac können
tödlich sein!
Flachstecker abziehen
Bei der Revox A77 gibt es viele 2,8 mm Flachstecker, die alle abgezogen werden müssen. Auch hier ist es nicht schlimm, wenn man sich mit dem Handy ein paar Fotos der Anschlüsse macht! Die neue Platine hat die Anschlüsse in etwa an derselben Position. Zusätzlich müssen noch 2 Leitungen (sw und bl) vom Trafo kommend abgelötet werden.
Losschrauben
Wäre das Losschrauben der Leiterplatte auch nur so einfach wie alles andere! Mit einem langen Schlitzschraubendreher ab 150 mm Schaftlänge geht das schon. Dennoch ist die Arbeit ein wenig frickelig und etwas Geduld ist gefordert!
drei Schrauben
Um die Schraube zu halten und damit die Schrauben und Zahnscheiben nicht ins Gerät fallen, missbrauchen wir die gute alte Hirschmann-Klemme. Damit können sie die Schrauben sicher aus der Revox A77 entnehmen.
festschrauben

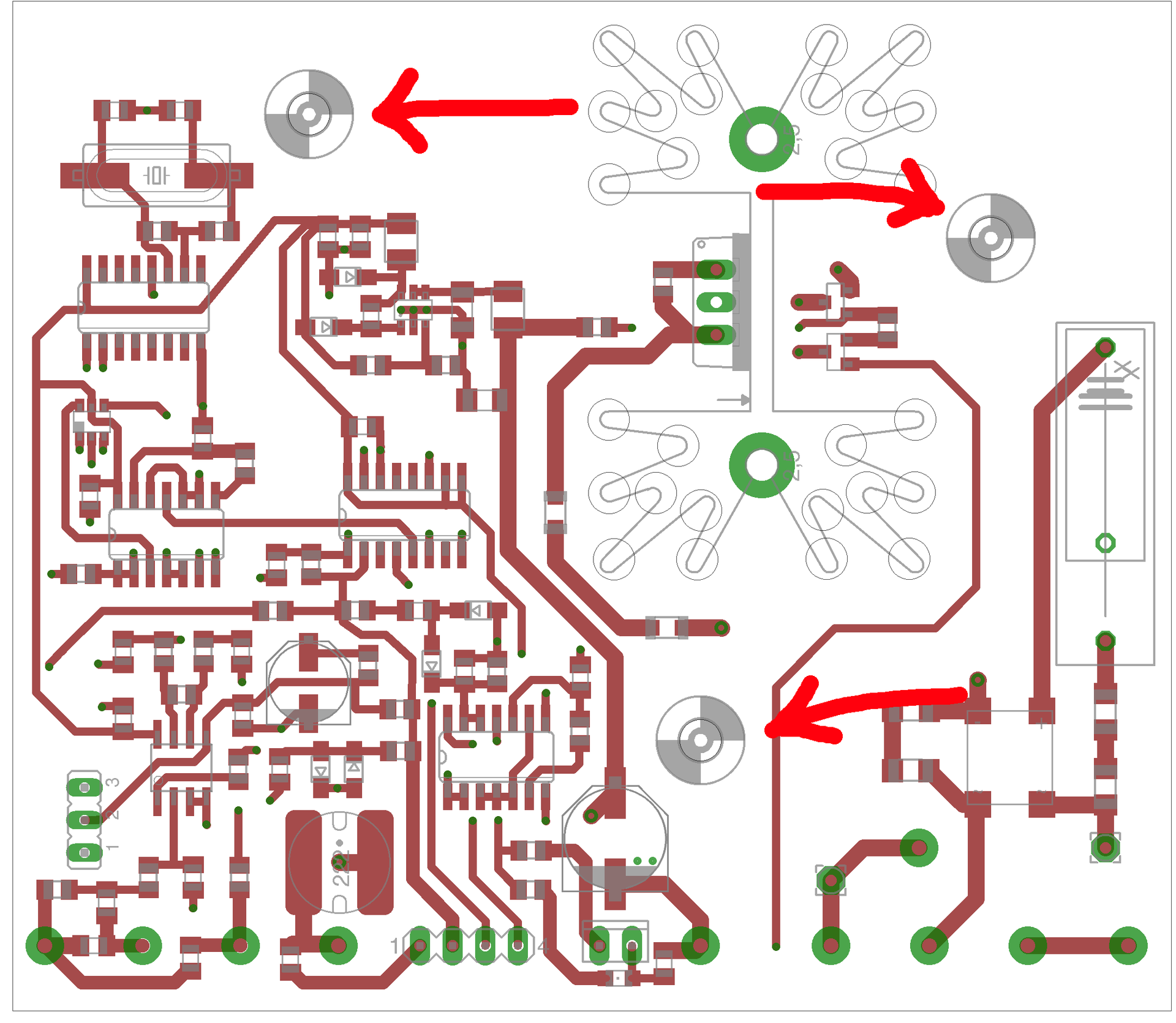

Die Position der Befestigung ist unverändert. Muss ja auch an der Revox A77 passen! Auch hier können Sie die Hirschmann-Klemme mit Schraube und Scheibe bestücken und zur Bohrung führen und so die Schrauben bequem anschrauben. Für diese Arbeiten müssen Sie die Revox A77 auf dem Kopf stellen.

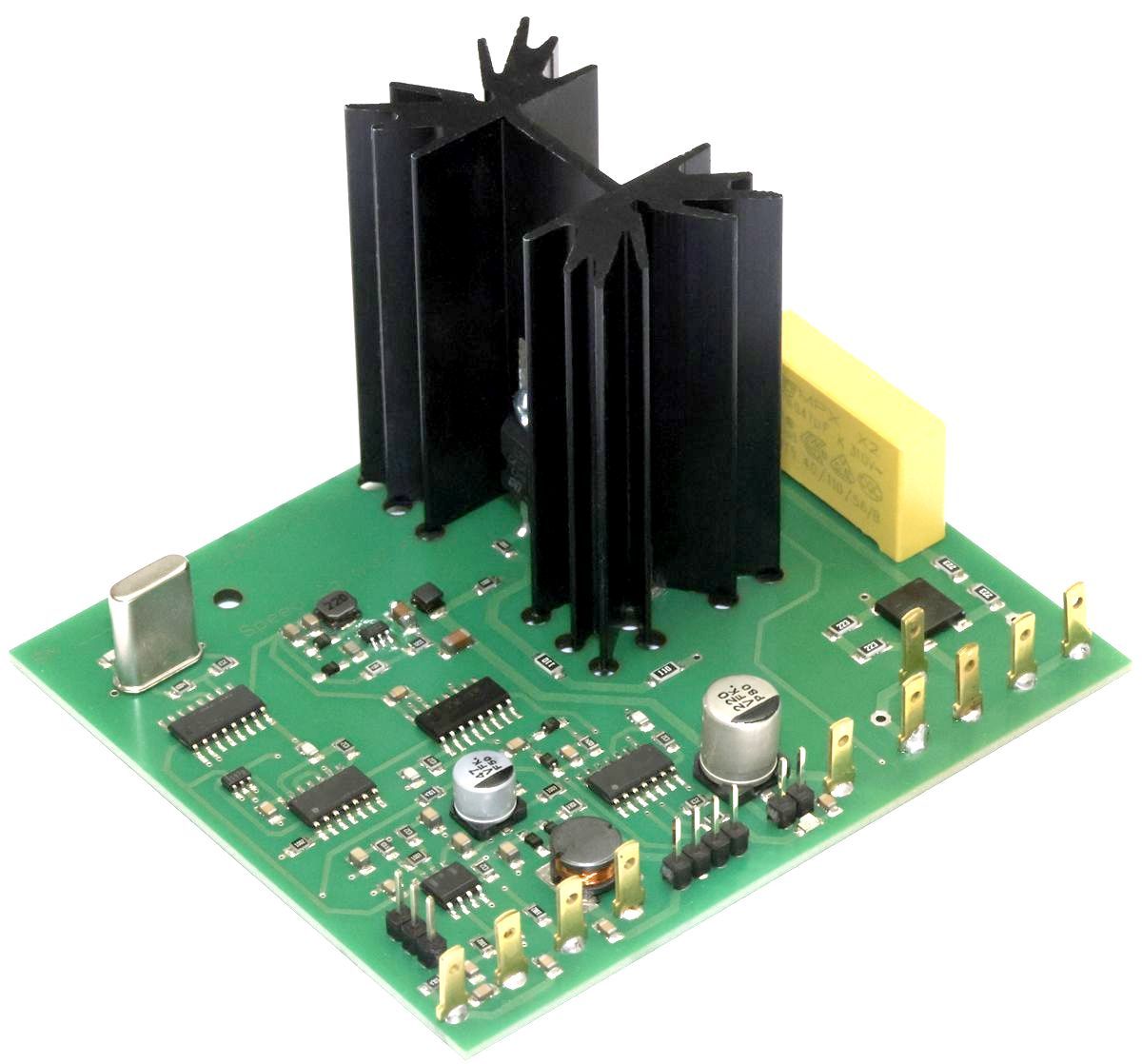

die neue Quarz Control
Die Positionen der Schrauben und vor allen die der Flachstecker und der zwei Trafoanschlüsse sind in etwa gleich geblieben!
Erst knipsen, dann lösen!
Sie können also anhand der alten Anschlussbelegung die neue Leiterplatte anschließen und betreiben. Der Austausch geht schneller von Hand, als wir hier beschreiben können. Ein Abgleich ist nicht erforderlich. Sie sind immer genauer an die Sollgeschwindigkeit wie mit jeder anderen Platine!

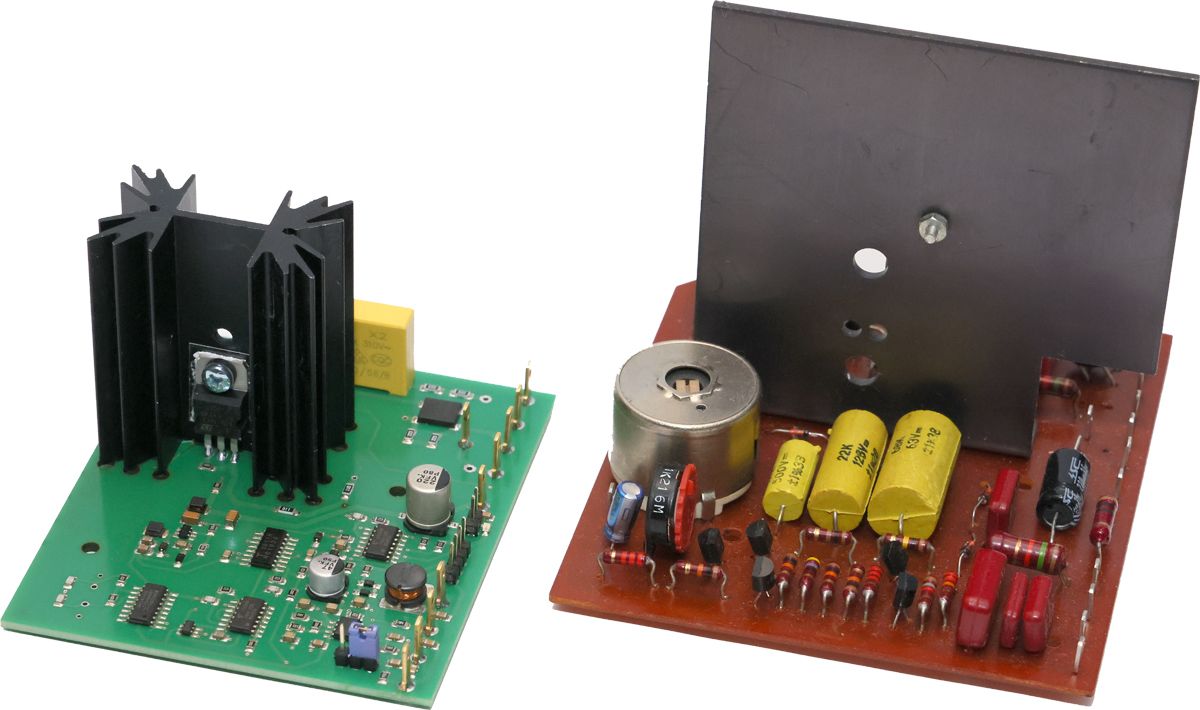

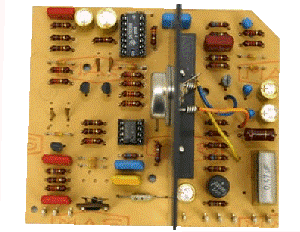

alt und neu
Die neue Geschwindigkeitsregelung ist um satte
30 % kleiner als die originale Platine.
30 % kleiner als die originale Platine.

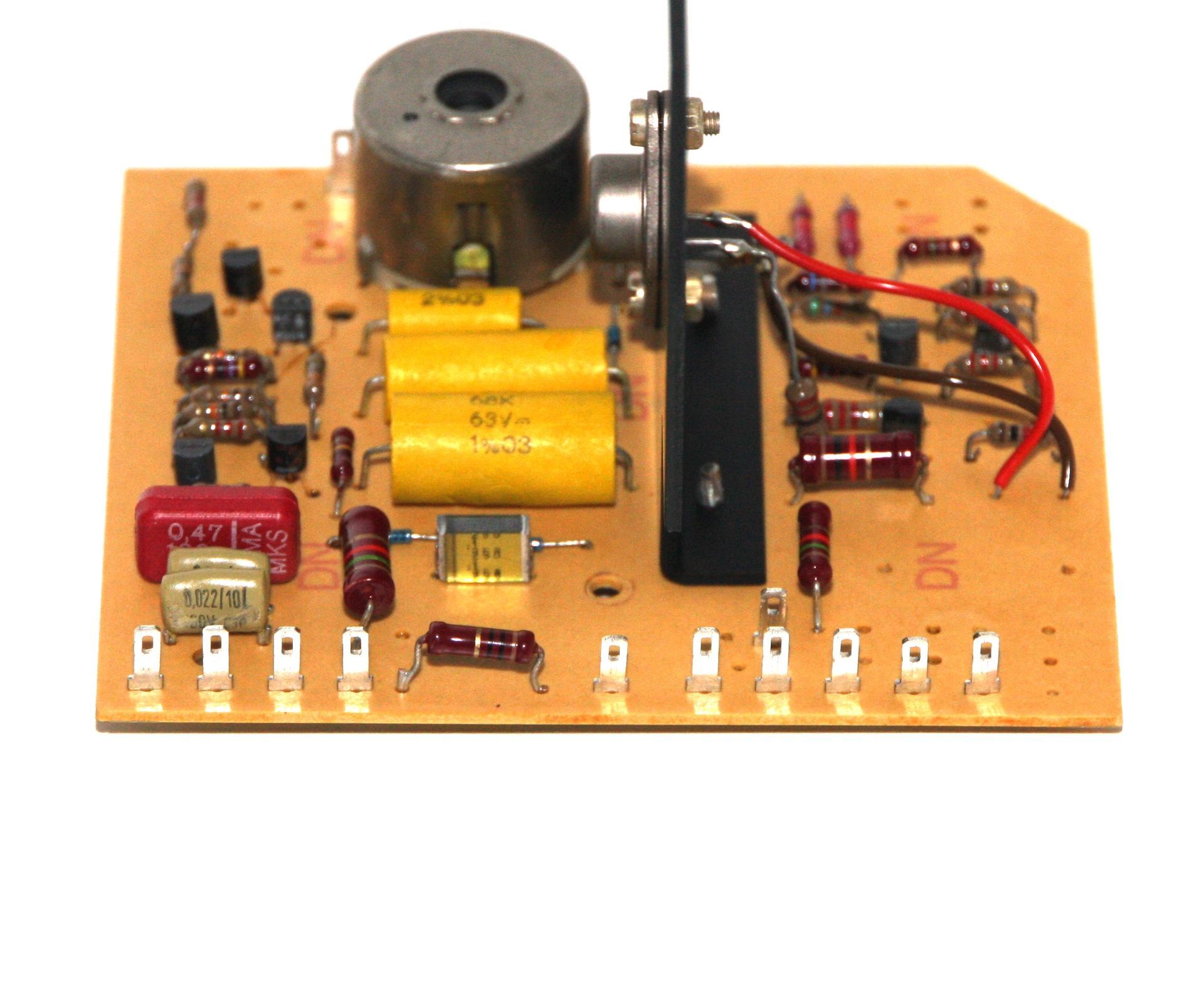

Beide Tonmotorsteuerungen werden hängend in der Revox A77 montiert.
Die neue quarzstabile Tonmotorsteuerung in unserem Shop
Hier finden Sie die brandneue quarzstabile
Tonmotorsteuerung der Revox A77
